Интегральные стабилизаторы напряжения из серии 142 не всегда имеют полную маркировку типа. В этом случае на корпусе стоит условный код обозначения который и позволяет определить тип микросхемы.

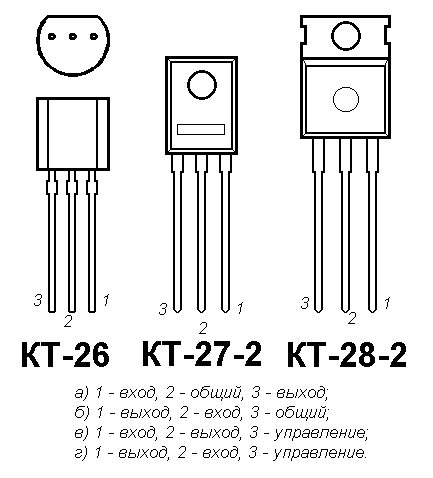

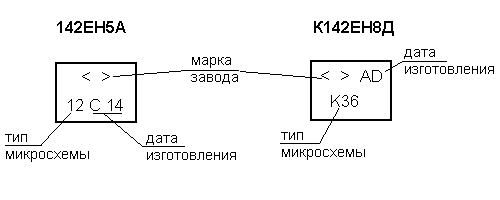

Примеры расшифровки кодовой маркировки на корпусе микросхем:
Микросхемы стабилизаторов с приставкой КР вместо К имеют те же параметры и отличаются только конструкцией корпуса. При маркировке этих микросхем часто используют укороченное обозначение, например вместо КР142ЕН5А наносят КРЕН5А.
|
Наименование |
Uстаб., |
Iст.макс., |
Рмах., |
Iпотр., |
Корпус |
Код на |
|
(К)142ЕН1А |
3...12±0,3 |
0,15 |
0,8 |
4 |
DIP-16 |
(К)06 |
|
(К)142ЕН1Б |
3...12±0,1 |
(К)07 |
||||
|
К142ЕН1В |
3...12±0,5 |
К27 |
||||
|
К142ЕН1Г |
3...12±0,5 |
К28 |
||||
|
К142ЕН2А |
3...12±0,3 |
К08 |
||||
|
К142ЕН2Б |
3...12±0,1 |
К09 |
||||
|
142ЕНЗ |
3...30±0,05 |
1,0 |
6 |
10 |
|
10 |
|
К142ЕНЗА |
3...30±0,05 |
1,0 |
К10 |
|||
|
К142ЕНЗБ |
5...30±0,05 |
0,75 |
К31 |
|||
|
142ЕН4 |
1.2...15±0,1 |
0,3 |
11 |
|||
|
К142ЕН4А |
1.2...15±0,2 |
0,3 |
К11 |
|||
|
К142ЕН4Б |
3...15±0,4 |
0,3 |
К32 |
|||
|
(К)142ЕН5А |
5±0,1 |
3,0 |
5 |
10 |
|
(К)12 |
|
(К)142ЕН5Б |
6±0,12 |
3,0 |
(К)13 |
|||
|
(К)142ЕН5В |
5±0,18 |
2,0 |
(К)14 |
|||
|
(К)142ЕН5Г |
6±0,21 |
2,0 |
(К)15 |
|||
|
142ЕН6А |
±15±0,015 |
0,2 |
5 |
7,5 |
|
16 |
|
К142ЕН6А |
±15±0,3 |
К16 |
||||
|
142ЕН6Б |
±15±0,05 |
17 |
||||
|
К142ЕН6Б |
±15±0,3 |
К17 |
||||
|
142ЕН6В |
±15±0,025 |
42 |
||||
|
К142ЕН6В |
±15±0,5 |
КЗЗ |
||||
|
142ЕН6Г |
±15±0,075 |
0,15 |
5 |
7,5 |
|
43 |
|
К142ЕН6Г |
±15±0,5 |
К34 |
||||
|
К142ЕН6Д |
±15±1,0 |
К48 |
||||
|
К142ЕН6Е |
±15±1,0 |
К49 |
||||
|
(К)142ЕН8А |
9±0,15 |
1,5 |
6 |
10 |
|
(К)18 |
|
(К)142ЕН8Б |
12±0,27 |
(К)19 |
||||
|
(К)142ЕН8В |
15±0,36 |
(К)20 |
||||
|
К142ЕН8Г |
9±0,36 |
1,0 |
6 |
10 |
|
К35 |
|
К142ЕН8Д |
12±0,48 |
К36 |
||||
|
К142ЕН8Е |
15±0,6 |
К37 |
||||
|
142ЕН9А |
20±0.2 |
1,5 |
6 |
10 |
|
21 |
|
142ЕН9Б |
24±0,25 |
22 |
||||
|
142ЕН9В |
27±0,35 |
23 |
||||
|
К142ЕН9А |
20±0,4 |
1,5 |
6 |
10 |
|
К21 |
|
К142ЕН9Б |
24±0,48 |
1,5 |
К22 |
|||
|
К142ЕН9В |
27±0,54 |
1,5 |
К23 |
|||
|
К142ЕН9Г |
20±0,6 |
1,0 |
К38 |
|||
|
К142ЕН9Д |
24±0,72 |
1,0 |
К39 |
|||
|
К142ЕН9Е |
27±0,81 |
1,0 |
К40 |
|||
|
(К)142ЕН10 |
3...30 |
1,0 |
2 |
7 |
|
(К)24 |
|
(К)142ЕН11 |
1,2...37 |
1,5 |
4 |
7 |
(К)25 |
|
|
(К)142ЕН12 |
1,2...37 |
1,5 |
1 |
5 |
|
(К)47 |
|
КР142ЕН5А |
5,0 |
2,0 |
10 |
|
КТ-28-2 (а) |
|
|
КР142ЕН5Б |
6,0 |
|||||
|
КР142ЕН5В |
5,0 |
1,5 |
||||
|
КР142ЕН5Г |
6,0 |
|||||
|
КР142ЕН8А |
9,0 |
1,5 |
||||
|
КР142ЕН8Б |
12 |
|||||
|
КР142ЕН8В |
15 |
|||||
|
КР142ЕН8Г |
9,0 |
1,0 |
||||
|
КР142ЕН8Д |
12 |
|||||
|
КР142ЕН8Е |
15 |
|||||
|
КР142ЕН9А |
20 |
1,5 |
||||
|
КР142ЕН9Б |
24 |
|||||
|
КР142ЕН9В |
27 |
|||||
|
КР142ЕН9Г |
20 |
1,0 |
||||
|
КР142ЕН9Д |
24 |
|||||
|
КР142ЕН9Е |
27 |
|||||
|
КР142ЕН12А |
1,2...37 |
1,0 |
10 |
|
КТ-28-2 (в) |
|
|
КР142ЕН12Б |
1,5 |
|||||
|
КР142ЕН15А |
±15±0,5 |
0,1 |
0,8 |
|
DIP-16 |
|
|
КР142ЕН15Б |
±15±0,5 |
0,2 |
0,8 |
|||
|
КР142ЕН18А |
-1,2...26,5 |
1,0 |
10 |
5 |
КТ-28-2 (г) |
(LM337) |
|
КР142ЕН18Б |
1,5 |
|||||
|
КМ1114ЕУ1А |
|
|
|
|
|
К59 |
|
КР1157ЕН1 |
1,5...37 |
0,1 |
0,5 |
5 |
КТ-26 (в) |
|
|
КР1168ЕН1 |
-1,5...37 |
|||||
|
КР1157ЕН501 |
5 |
0,1 |
0,5 |
5 |
КТ-26 (б) |
|
|
КР1157ЕН601 |
6 |
|||||
|
КР1157ЕН801 |
8 |
|||||
|
КР1157ЕН901 |
9 |
|||||
|
КР1157ЕН1201 |
12 |
|||||
|
КР1157ЕН1501 |
15 |
|||||
|
КР1157ЕН1801 |
18 |
|||||
|
КР1157ЕН2401 |
24 |
|||||
|
КР1157ЕН2701 |
27 |
|||||
|
КР1157ЕН502 |
5 |
0,1 |
0,5 |
5 |
КТ-26 (а) |
78L05 |
|
КР1157ЕН602 |
6 |
78L06 |
||||
|
КР1157ЕН802 |
8 |
78L08 |
||||
|
КР1157ЕН902 |
9 |
78L09 |
||||
|
КР1157ЕН1202 |
12 |
78L12 |
||||
|
КР1157ЕН1502 |
15 |
78L15 |
||||
|
КР1157ЕН1802 |
18 |
78L18 |
||||
|
КР1157ЕН2402 |
24 |
78L24 |
||||
|
КР1157ЕН2702 |
27 |
78L27 |
||||
|
КР1157ЕН5А |
5 |
0,1 |
0,5 |
|
КТ-27-2 (а) |
|
|
КР1157ЕН5В |
0,25 |
1,3 |
||||
|
КР1157ЕН9А |
9 |
0,1 |
0,5 |
|||
|
КР1157ЕН9В |
0,25 |
1,3 |
||||
|
КР1157ЕН12А |
12 |
0,1 |
0,5 |
|||
|
КР1157ЕН12В |
0,25 |
1,3 |
||||
|
КР1157ЕН15А |
15 |
0,1 |
0,5 |
|||
|
КР1157ЕН15В |
0,25 |
1,3 |
||||
|
КР1157ЕН18А |
18 |
0,1 |
0,5 |
|||
|
КР1157ЕН18В |
0,25 |
1,3 |
||||
|
КР1157ЕН24А |
24 |
0,1 |
0,5 |
|||
|
КР1157ЕН24В |
0,25 |
1,3 |
||||
|
КР1162ЕН5 |
-5 |
1,5 |
10 |
5 |
КТ-28-2 (б) |
7905 |
|
КР1162ЕН6 |
-6 |
7906 |
||||
|
КР1162ЕН8 |
-8 |
7908 |
||||
|
КР1162ЕН9 |
-9 |
7909 |
||||
|
КР1162ЕН12 |
-12 |
7912 |
||||
|
КР1162ЕН15 |
-15 |
7915 |
||||
|
КР1162ЕН18 |
-18 |
7918 |
||||
|
КР1162ЕН24 |
-24 |
7924 |
||||
|
КР1168ЕН5 |
-5 |
0,1 |
0,5 |
5 |
КТ-26 (б) |
79L05 |
|
КР1168ЕН6 |
-6 |
79L06 |
||||
|
КР1168ЕН8 |
-8 |
79L08 |
||||
|
КР1168ЕН9 |
-9 |
79L09 |
||||
|
КР1168ЕН12 |
-12 |
79L12 |
||||
|
КР1168ЕН15 |
-15 |
79L15 |
||||
|
КР1168ЕН18 |
-18 |
79L18 |
||||
|
КР1168ЕН24 |
-24 |
79L24 |
||||
|
КР1170ЕНЗ |
3 |
0,1 |
0,5 |
1,5 |
КТ-26 (а) |
|
|
КР1170ЕН4 |
4 |
|||||
|
КР1170ЕН5 |
5 |
|||||
|
КР1170ЕН6 |
6 |
|||||
|
КР1170ЕН8 |
8 |
|||||
|
КР1170ЕН9 |
9 |
|||||
|
КР1170ЕН12 |
12 |
|||||
|
КР1170ЕН15 |
15 |
|||||
|
КР1179ЕН05 |
-5 |
1,5 |
10 |
|
КТ-28-2 (б) |
7905 |
|
КР1179ЕН06 |
-6 |
7906 |
||||
|
КР1179ЕН08 |
-8 |
7908 |
||||
|
КР1179ЕН09 |
-9 |
7909 |
||||
|
КР1179ЕН12 |
-12 |
7912 |
||||
|
КР1179ЕН15 |
-15 |
7915 |
||||
|
КР1179ЕН24 |
-24 |
7924 |
||||
|
КР1180ЕН5 |
5 |
1,5 |
10 |
|
КТ-28-2 (а) |
7805 |
|
КР1180ЕН6 |
6 |
7806 |
||||
|
КР1180ЕН8 |
8 |
7808 |
||||
|
КР1180ЕН9 |
9 |
7809 |
||||
|
КР1180ЕН12 |
12 |
7812 |
||||
|
КР1180ЕН15 |
15 |
7815 |
||||
|
КР1180ЕН18 |
18 |
7818 |
||||
|
КР1180ЕН24 |
24 |
7824 |
