Схема представляет собой высокопроизводительное зарядное устройство для гелеобразных электролитных свинцово-кислотных батарей. Зарядное устройство быстро заряжает аккумулятор и отключается при полной зарядке. Он использует известные микросхемы LM301A и LM350. Первоначально зарядный ток ограничен 2А. По мере повышения напряжения аккумулятора ток аккумулятора уменьшается, а ток уменьшался до 150 мА, заряд переключается на более низкое значение поплавка, что предотвращает перезарядку.

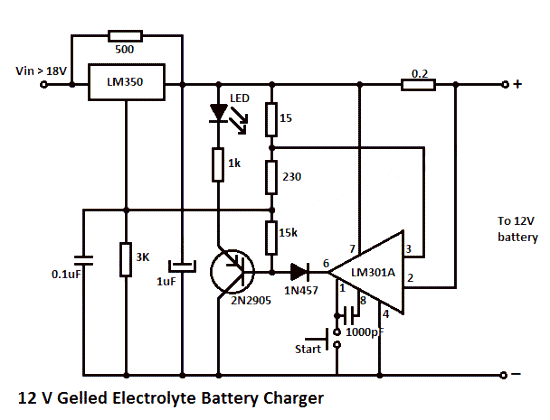

Схема подключения зарядного устройства 12В
Когда пусковой выключатель нажат, выход зарядного устройства достигает 14,5 В. Когда батарея приближается к полной зарядке, зарядный ток уменьшается, а выходное напряжение уменьшается до 14,5 В до 12,5 В, прекращая зарядку. Затем транзистор загорается светодиодом как визуальный индикатор полной зарядки.
