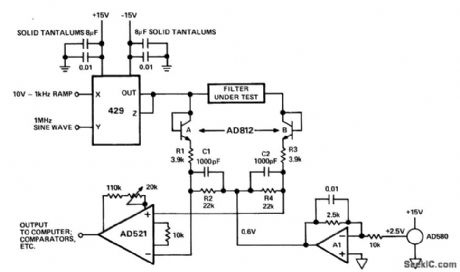

1 МГц полосовой фильтр тестер. Тест выполняется путем анализа амплитуды входного сигнала и сравнения огибающих входных и выходных сигналов. Испытательный сигнал генерируется путем модуляции синусоидальной несущей 1 МГц с линейной частотой 10 кГц с частотой 1 кГц с использованием множителя 429.
Испытательный сигнал демодулируется с помощью AD812A с диодом и сетью R1-R2-C1. Сигнал, выходящий из тестируемого фильтра, пропускается через идентичную сеть, состоящую из AD812B, R3, R4 и C2. AD521 сравнивает два демодулированных выхода ( Analog Devices, Inc.).
