1W UHF линейный усилитель на BLW33

Усилитель для небольших передатчиков, работающих в диапазоне UHF, в частности, в диапазоне 450-800 МГц. Усилитель работает в классе A, и мы использовали известный Philips BLW33 транзистор для его изготовления. Конструкцию, хотя и простую, можно назвать весьма критичной из-за высокочастотной сингулярности.Для этого требуется двухсторонняя печатная схема, где нижняя грань используется для заземления с использованием обычных материалов. Не рекомендуется использовать многие материалы для поверхностного носителя, чтобы вы могли сделать усилитель как можно более простым. Усиление транзистора BLW33 составляет 8,5 дБ на частоте 860 МГц и 11,5 дБ при 470 МГц.

Поэтому, если мы придадим ему мощность от -60 дБ, то его мощность составит 120 мВт при 470 МГц и 900 мВт на частоте 860 МГц. Увеличение выходной мощности в зависимости от входной мощности не означает, что она будет выдавать в то же время четкий сигнал. Выходной сигнал с одной точки будет искажен. Эта проблема возникает из-за производных интермодуляции.

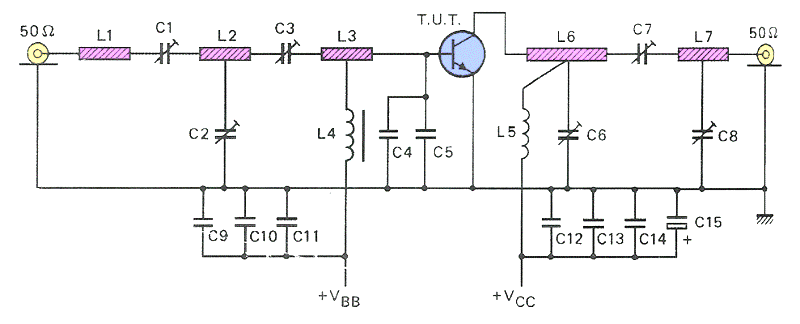

Для работы транзистора требуется, как и любая конструкция, стабилизированный источник питания с очень хорошей стабилизацией, выходное напряжение 25 В и текущая емкость не менее 0,5 А. Наиболее эффективной точкой транзисторов класса А является источник питания 24 В и ток коллектора 33 Ом. В этих условиях эксплуатации он может вытягивать не менее 1,2 Вт. Транзистор доступен в керамической оболочке SO122. Если по какой-либо причине транзистор наносит некоторый урон, вам не нужно его обижать, как, конечно, любой другой. Его база состоит из оксида бериллия (BeO), вещества, которое является чрезвычайно токсичным и канцерогенным. Теоретическая схема показана на рисунке. Как видим, существуют три стационарных конденсатора C1, C4 и C8 для поверхностного монтажа. C1 заключается в том, чтобы изолировать постоянное напряжение, которое может отображаться схемой привода, в то время как другие используются для развязки. Регулировка транзистора до выходной линии 50 Ом осуществляется с помощью переменных конденсаторов C10 и C11 и линий питания на выходной цепи соответственно. Аналогично, вход усилителя адаптируется через переменный конденсатор C2.

В схеме предпочтительны линии передачи вместо катушек, чтобы упростить конструкцию. Линии передачи имеют более стабильное поведение, чем катушки. Транзистору, чтобы работать в классе А, нужна дополнительная схема поляризации для его основания.

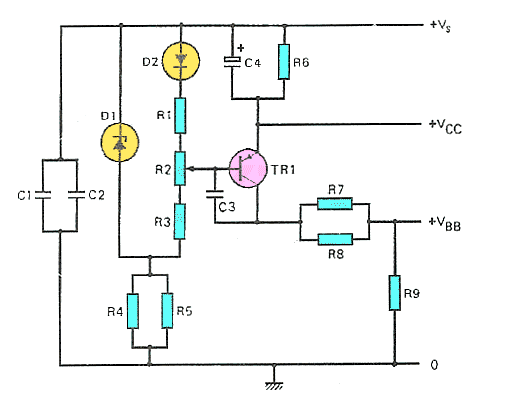

Эта схема состоит из транзистора T2 ( BD136 ) и делителя напряжения с резисторами R1, R7 и R8, поляризующими основание T2 и триплет R6, который регулирует базовый ток  BLW33  . Схема поляризации показана на рисунке выше.

Компоненты

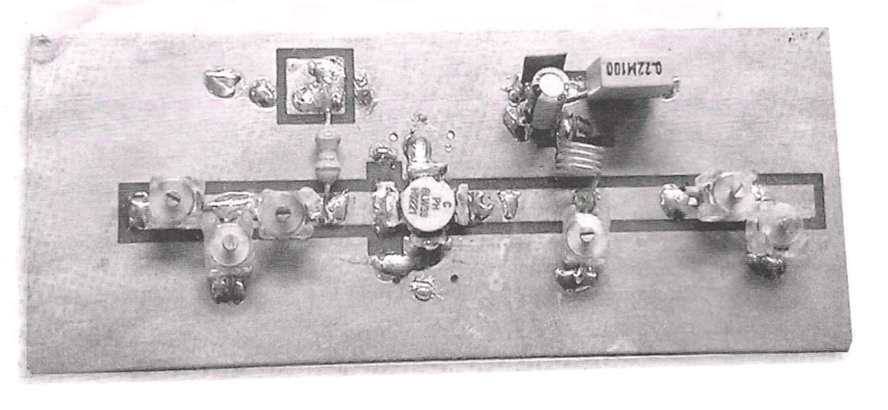

На первом изображении показана теоретическая схема схемы и печатная двухсторонняя печатная плата, в которой вы разместите компоненты. Для охлаждения BLW33-транзистора требуется небольшой радиатор. Катушка H имеет значение 1μH. Для схемы поляризации нет печатной платы, поскольку ее обычно устанавливают вне схемы усилителя в целях защиты и избегайте каких-либо помех, которые могут вызвать цепь.
