Плата может использоваться с любыми микросхемами 16F / 28 PIC, совместимыми с 16F73 MCU. Тактовая частота для MCU составляет 4 МГц В плате присутствует соединитель ICSP для легкой загрузки вашего кода на MCU. Резистор R1 и диод D1 обеспечивают защиту напряжения программирования, создающего помехи для напряжения питания. ЖК-дисплей с подсветкой 16 × 2 помогает отображать данные в вашем проекте. PR1 управляет контрастностью ЖК-дисплея. Диод D2 обеспечивает защиту от обратной полярности на плате. EEPROM 24C04 может помочь сохранить ценные данные вашего проекта на нем. J3 позволяет подключить дополнительный источник питания для других плат, для работы которых может потребоваться 5 В постоянного тока. На плате установлен регулятор напряжения с индикатором PWR через светодиод D3. 3 ввода с индивидуальными подтягивающими резисторами. 2 выходных светодиода, один из которых подключен к аппаратным PWM-порту MCU. Инфракрасный (ИК) датчик с соответствующими компонентами для проектов, связанных с ИК. Все выводы IO доступны для внешнего соединения с помощью Relimate Connectors.

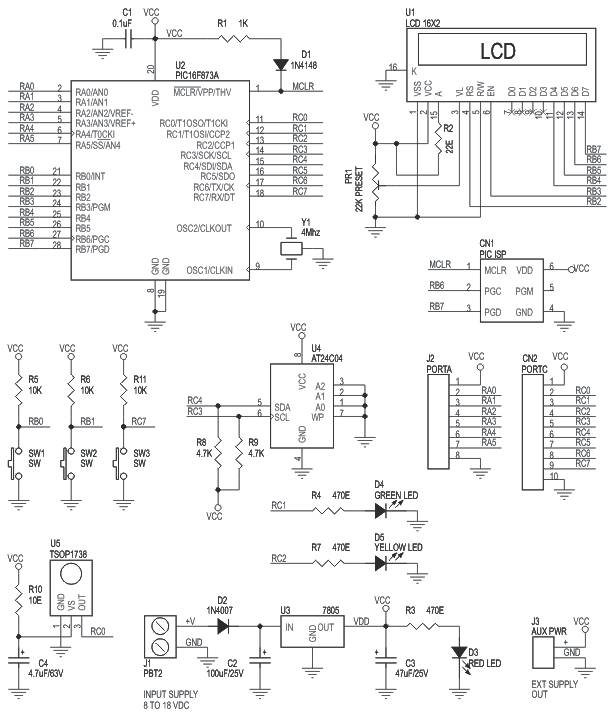

Схема

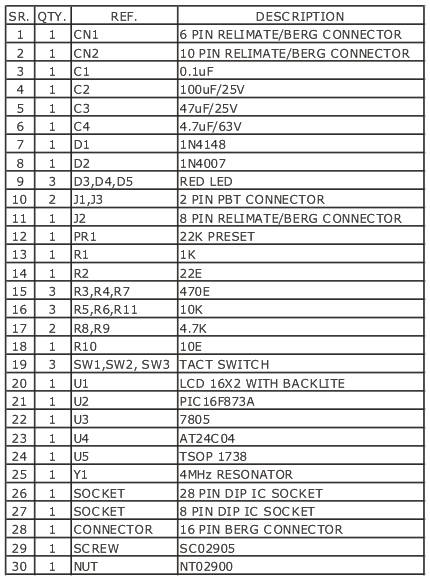

Список деталей
Фото

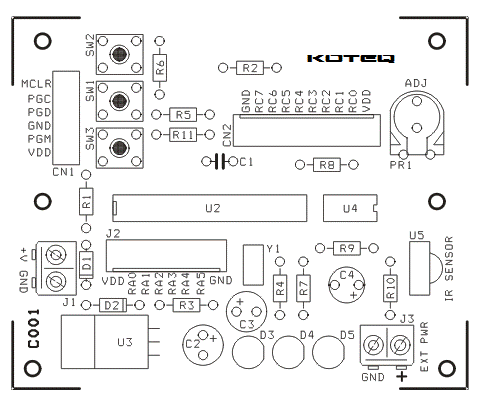

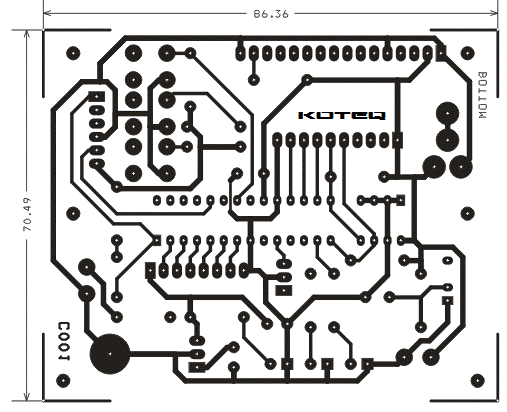

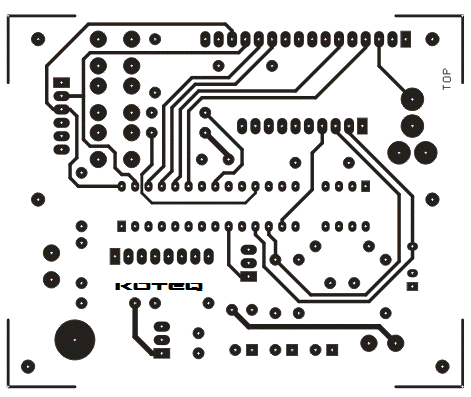

Печатная плата

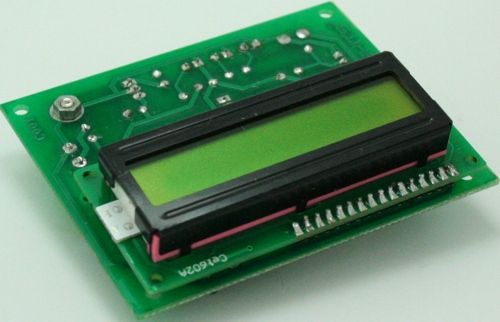

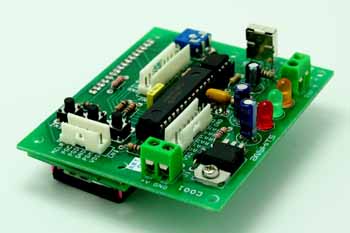

Готовое устройство
