2.4GHz WiFi и ISM Band Scanner3

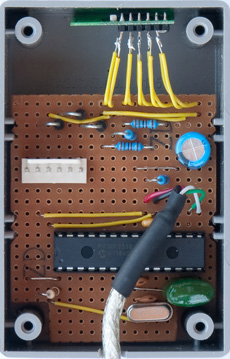

Поскольку схема была настолько простой, я сделал легкий выход и собрал ее на кусочке veroboard. В настоящее время я разработал свою собственную печатную плату (см. Пользовательские печатные платы). Вместо того, чтобы найти разъем для модуля Cypress, я просто припаял одножильный провод для подключения непосредственно к контактам разъема. Это поддержало модуль и позволило мне отложить его от микроконтроллера, чтобы свести к минимуму помехи. Кабель USB был сделан из стандартного USB-кабеля с разъемами типа A и B, я просто отключил разъем B и припаял провода непосредственно к veroboard с помощью полдюйма трубок с теплоотводом, чтобы поддерживать его аккуратно. Это оставило разъем типа A на другом конце, готовый подключиться к компьютеру. Обратите внимание, что красный и черный провода в кабеле USB + 5 В и заземлены соответственно. Перед их пайкой вы должны проверить их с помощью мультиметра. Зеленый провод, как правило, D +, и идет к выводу 16 из 18F2550, а белый - D- и переходит на контакт 15. Экран не должен быть подключен. Последним прикосновением было сбросить сборку в стандартную коробку «jiffy» UB5 с вырезанным вырезом для прохождения кабеля USB.

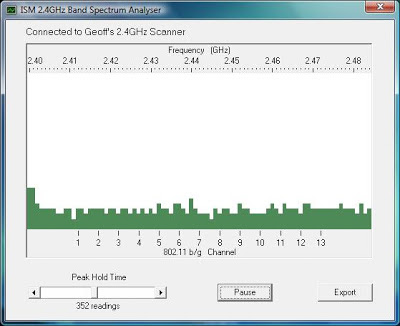

Когда в непосредственной близости ничего не работает, вы увидите только фоновый шум, как показано на снимке экрана ниже.

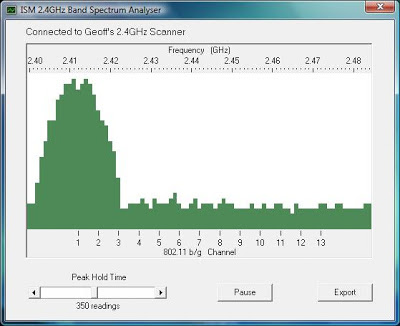

Обратите внимание, что вертикальная шкала не откалибрована ни в одном конкретном масштабе. Фактически, масштаб представляет собой только «коэффициент» уровня сигнала, сообщенный радиомодулем Cypress. Сигнал базового уровня представляет шум в воздухе и в части радиоприемника модуля. На скриншоте ниже показан беспроводной маршрутизатор WiFi 802.11n, работающий на канале 1 и расположенный примерно в 12 метрах от сканера. Как вы видите, маршрутизаторы 802.11n (и на этот раз 802.11g) распространяются по шести каналам.

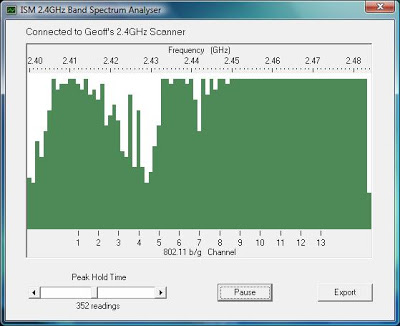

Это хорошая идея об использовании каналов 1 и 13 для вашей настройки WiFi, вы получаете несколько неиспользуемых каналов на одной стороне, где ваш спектр может распространяться. Но, используя канал 13, есть свои проблемы. Спектр на следующем скриншоте идентичен показанному выше, но на этот раз моя микроволновая печь нагревала обед. Кстати, микроволновка не была чем-то особенным, только домашняя модель и примерно в 10 метрах от сканера.

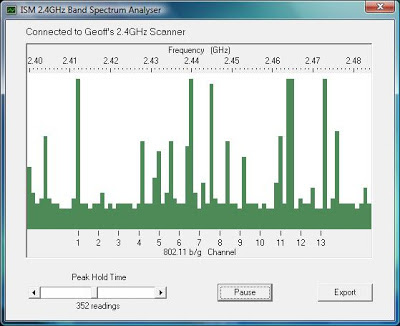

Как вы можете видеть, он полностью смыл верхнюю частоту конца полосы. Кажется, что все микроволновые печи используют эту часть группы, и вы не можете обвинять микроволновую печь в своей деятельности, так как это было частью причины создания полосы ISM 2,4 ГГц в первую очередь. Избегание помех микроволновой печи и наличие свободного спектра на одной стороне является причиной того, что канал 1 является лучшим выбором для вашего маршрутизатора (если ваш сосед не попал туда первым). Наконец, на скриншоте отображается Bluetooth-мышь, взаимодействующая с компьютером.

Bluetooth во всем диапазоне 2,4 ГГц, поскольку он находит лучшие места с минимальными помехами. Шипы по всему спектру являются хорошим индикатором активности Bluetooth.
