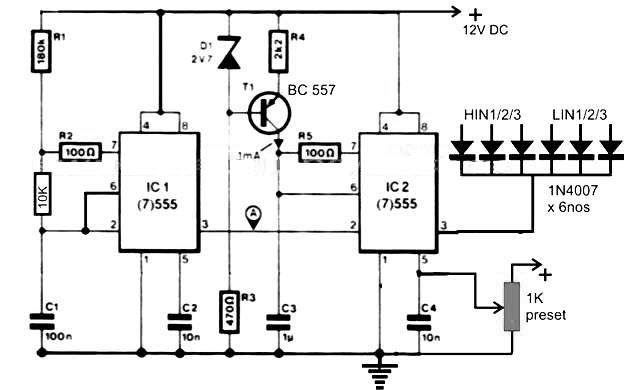

Данную схему можно использовать для управления скоростью любого трехфазного щеточного и бесщеточного двигателя переменного тока. Простая схема ШИМ-контроллера напряжения может быть собрана по схеме приведенной ниже.

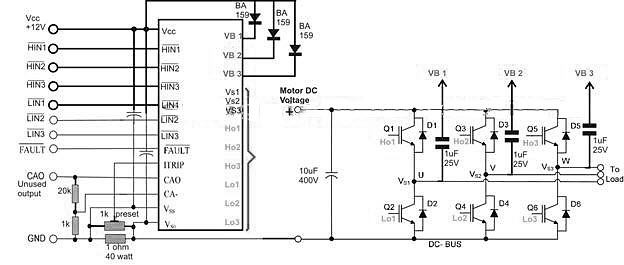

Таймер в основном предназначен для генерации сигнала ШИМ различной мощности. Он снимается через вывод 3 (IC2) когда есть потенциал на выводе 5 той же ИС. Резистор 1K предназначен для получения желаемого регулируемого напряжения ШИМ на выводе 3 IC2. Следующая схема показанная ниже будет исполнительным силовым устройством. Содержит один чип IC IRS2330 и H-мост на транзисторах.
Сигнал фаз подается из блока ШИМ, рассмотренного выше, на входы HIN1 / 2/3 и LIN1 / 2/3. Они будут регулировать напряжение на IGBT или МОП транзисторах, связанных с 3 фазным двигателем. Это регулирование в конечном итоге поможет получить желаемую скорость в соответствии с настройками (резистор 1k в первой схеме).
