Это простая и мощная четырехтактная схема преобразователя DC-DC 400V-60W. Регулятор переключения TL494 управляет рабочей частотой и регулирует выходное напряжение. Частота переключения приблизительно 100 кГц для показанных значений. Регулировка выходного сигнала обычно составляет 15% от полной нагрузки до 60 Вт.

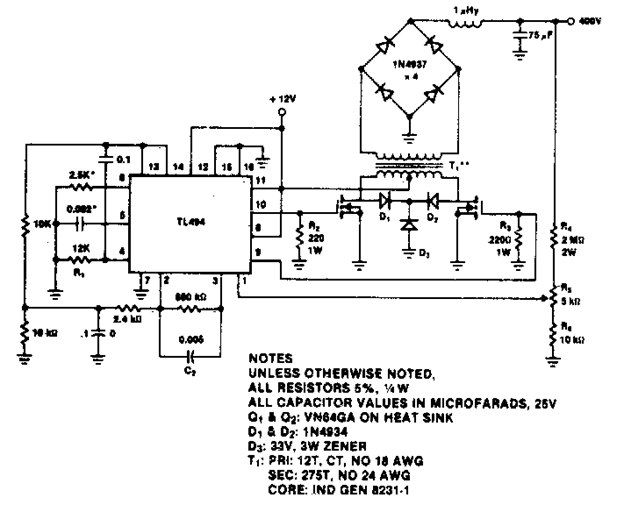

400V-60W двухтактный DC-DC преобразователь схема:
