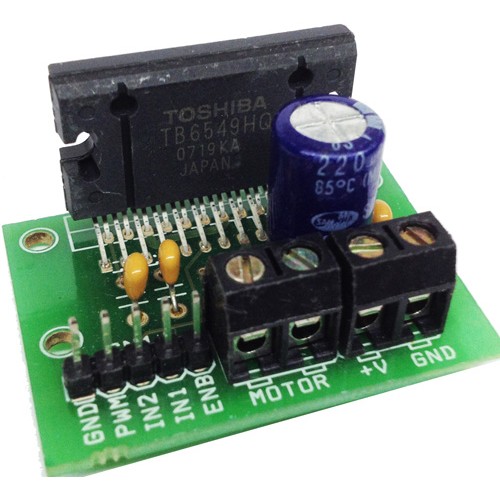

Модуль драйвера мотора H-Bridge на базе микросхемы TB6549HQ от Toshiba представляет собой полнодуплексный драйвер IC для двигателей постоянного тока, который использует структуру LDMOS для выходных транзисторов. Высокоэффективный привод возможен благодаря использованию MOS-процесса с низким сопротивлением включения и системой привода PWM. Четыре режима, CW, CCW, короткий тормоз и останов, могут быть выбраны с помощью IN1 и IN2. Вход питания 12В до 30В постоянного тока и Максимальная нагрузка 4.5Амп.
Характеристики
Напряжение питания: 30 В (макс.)
Выходной ток 4,5 А
Низкое ON-сопротивление: 1,0 Ом (вверх + низ / тип)
Возможность управления PWM
Резервная система
Режимы работы: CW / CCW / короткий тормоз / останов
Встроенная максимальная токовая защита
Встроенная схема термовыключения

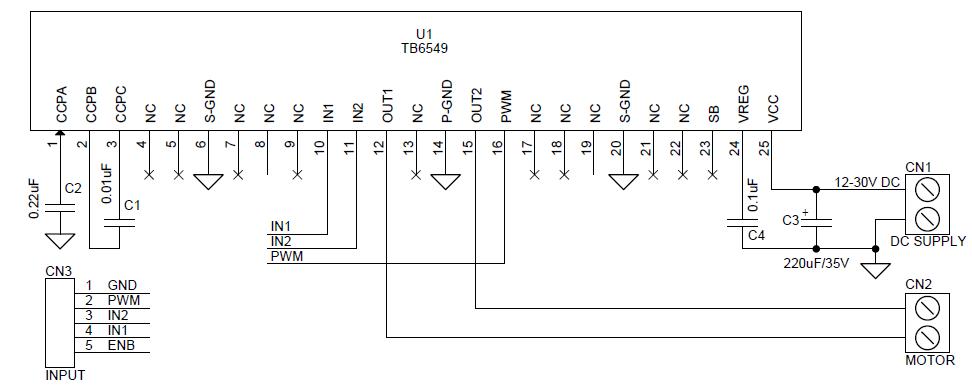

Схема

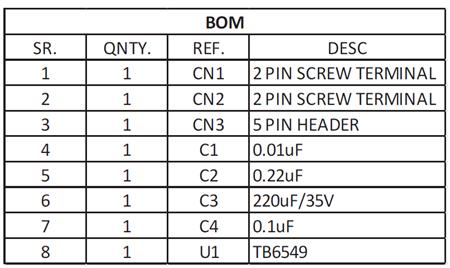

Список деталей

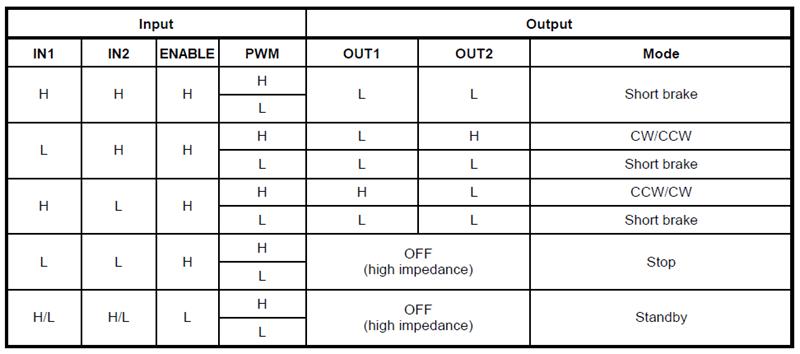

Вход и выход

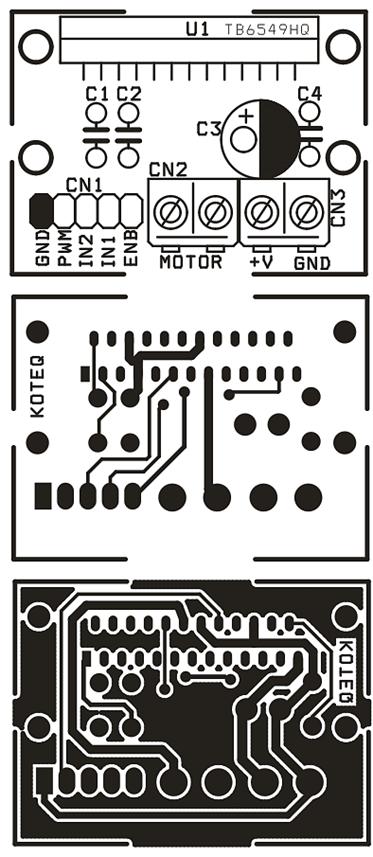

Печатная плата
