Этот RC-драйвер на основе микроконтроллера PIC способен управлять 4-мя RC-сервомоторами с помощью независимых 4- потенциометров, винтовой клеммы для входа питания, встроенного светодиода питания, дополнительного 4X3PIN-коннектора для внешнего потенциометра.
Особенности
Конструкция на базе микроконтроллера для большей гибкости и простоты управления
Индивидуальное управление сервоприводом через встроенный пресет или внешний потенциометр
Вход источника питания 5 В постоянного тока
Винтовой разъем для легкого подключения входного источника питания
Защитный диод для обратной подачи
Разъем Berg для подключения сервомашин
Светодиодный индикатор питания
Четыре монтажных отверстия по 3,2 мм
Размеры печатной платы 56,52 мм x 64,14 мм
Соединения
Разъем CN1: подключение внешнего потенциометра для серво 1
Разъем CN2: подключение внешнего потенциометра для серво 2
Разъем CN3: подключение внешнего потенциометра для серво 3
Разъем CN4: подключение внешнего потенциометра для серво 4
Разъем CN5: подключение для серво 1
Разъем CN6: соединение для серво 2
Разъем CN7: соединение для серво 3
Разъем CN8: соединение для серво 4
Разъем CN9: Вход источника питания 5 В постоянного тока
Светодиодный индикатор D3: индикатор включения питания
Примечание: CN1, CN2, CN3, CN4 дополнительный разъем для подключения внешнего потенциометра (не используется на плате для внешнего потенциометра)

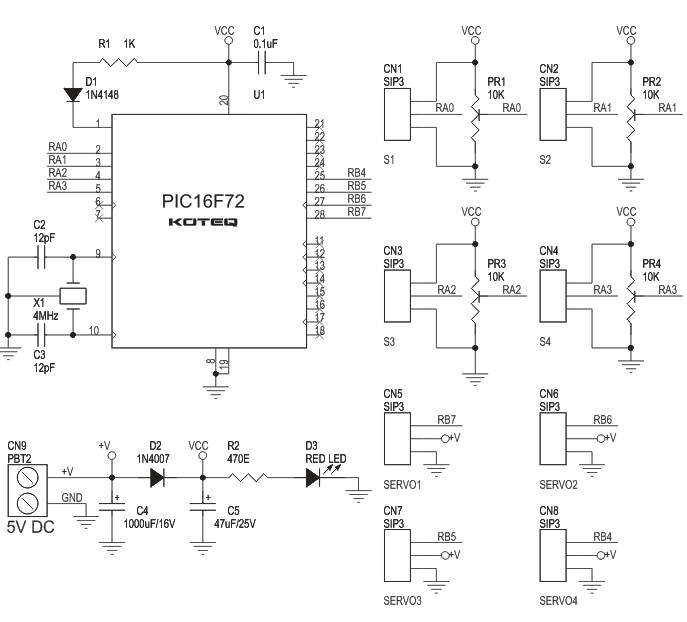

Схема

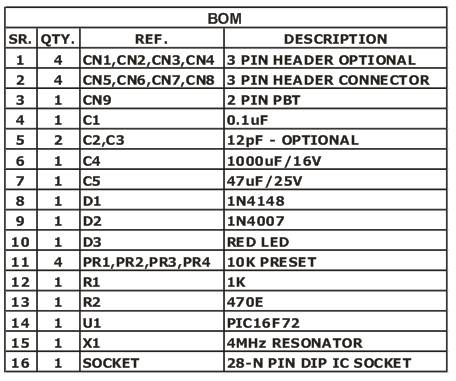

Список деталей

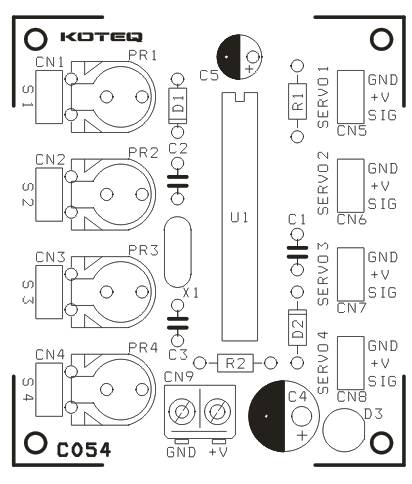

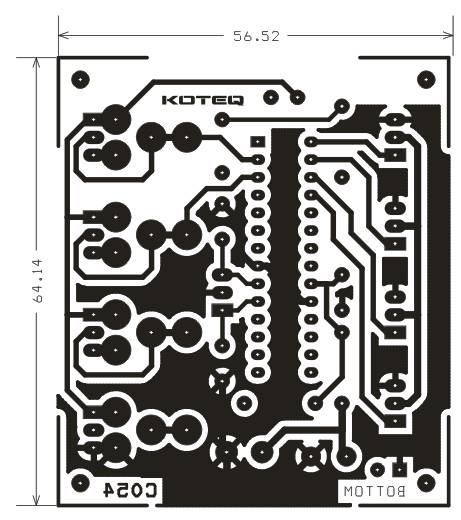

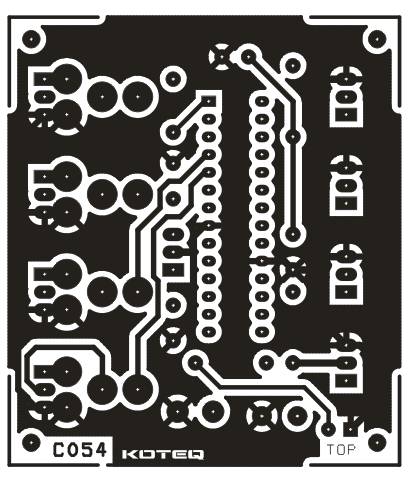

Печатная плата

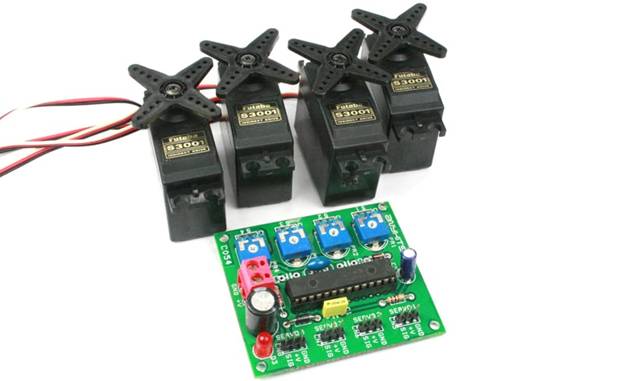

Фото
Скачать
4-CHANNEL-RC-SERVO-CONTROLLER-BOARD-Code-1.hex
