4-канальное инфракрасное дистанционное реле



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"






4-канальный инфракрасный (ИК) пульт - это простой комплект, использующий известные чипы HT12A и HT12D для кодирования / декодирования от Holtek

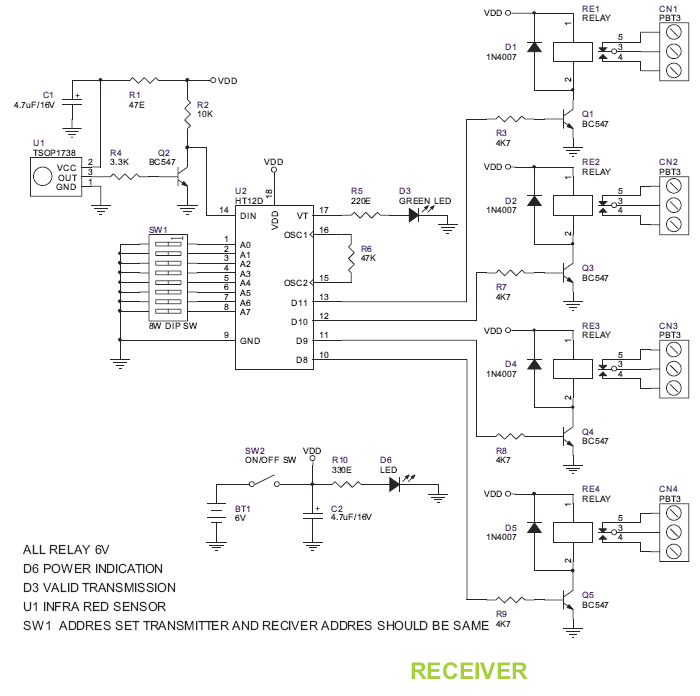

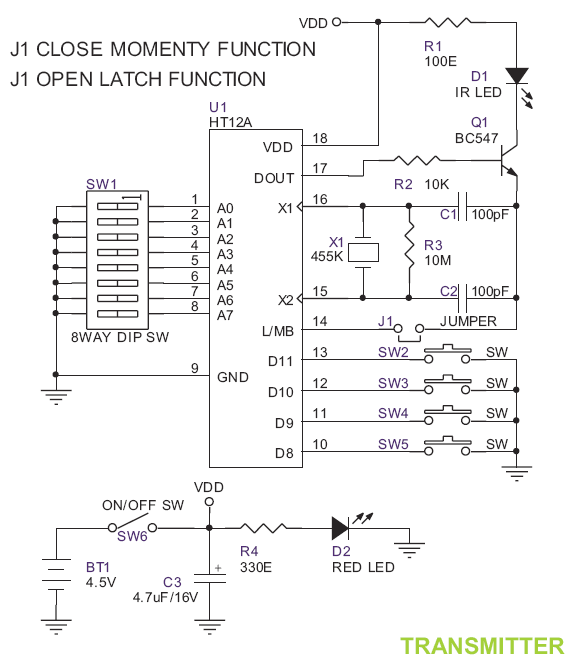

Схема



Tx_schematic

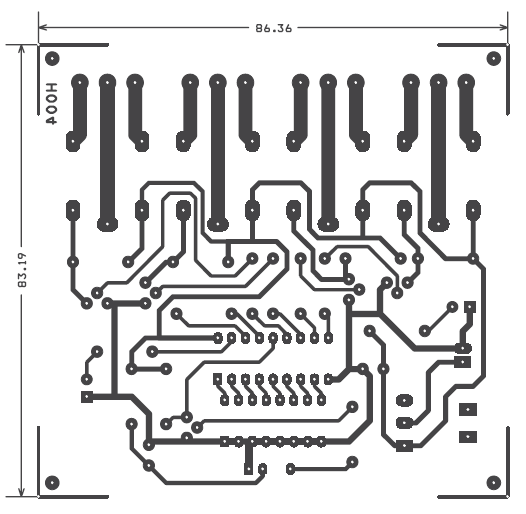

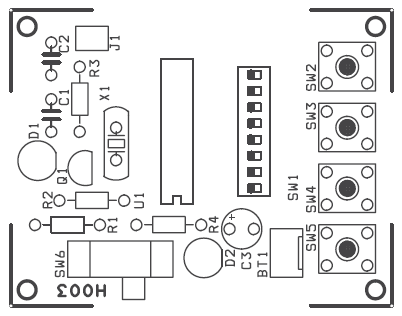

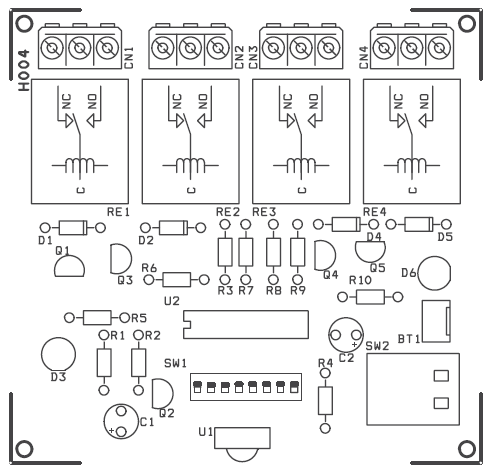

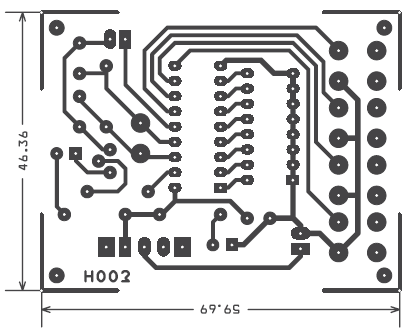

Печатная плата



http://www.electronics-lab.com/wp-content/uploads/2015/04/rx_pcb.gif

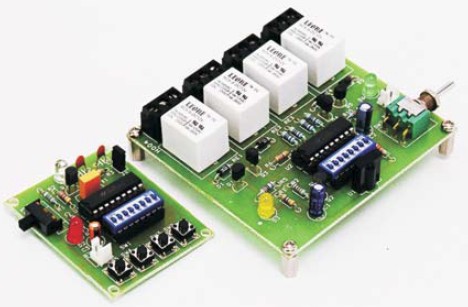

Фото
