4-канальная оптоизолированная плата спроектирована на оптопаре 6N137. Оптрон предназначен для использования в высокоскоростных цифровых интерфейсных приложениях, требующих высоковольтной изоляции между входом и выходом. Приложения включают линейные приемники, микропроцессоры или компьютерный интерфейс, цифровое программирование плавающих источников питания, двигателей и других систем управления. Высокоскоростной оптрон 6N137 состоит из светодиода GaAsP и встроенного светового детектора, состоящего из фотодиода, усилителя с высоким коэффициентом усиления и выходного транзистора с открытым коллектором, управляемого с помощью Шоттки. Прямой ток на входе в 5 миллиампер переключит выходной транзистор на низкий, обеспечивая ток возбуждения в открытом состоянии 13 миллиампер (восемь 1,6-миллиамперных TTL нагрузок).
Примечание : для 3.3 Входного сигнала R1, R4, R7, R10 = 220E
Особенности
Питание 5V DC
Входной сигнал: TTL 5 В постоянного тока
Соединители заголовков для входов и выходов
D1 Индикатор питания

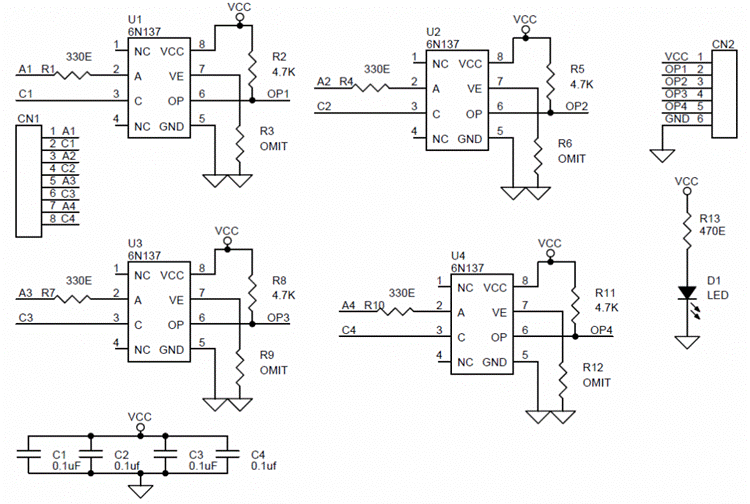

Схема

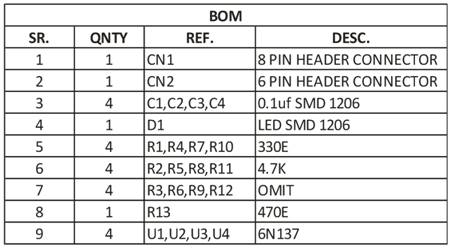

Список деталей

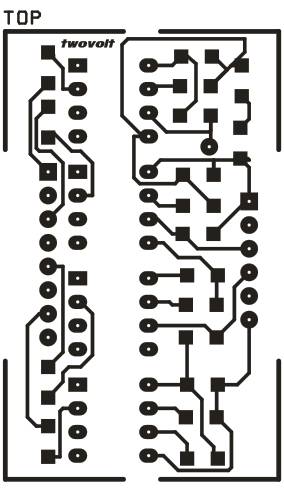

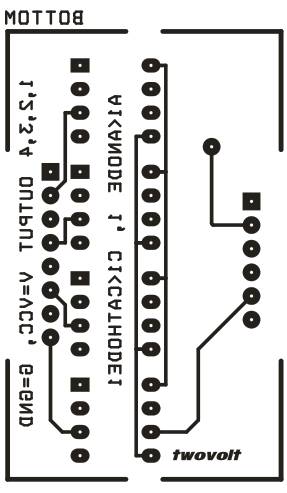

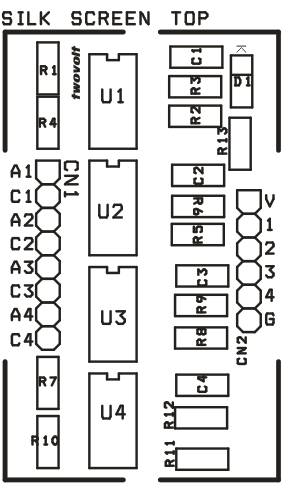

Печатная плата

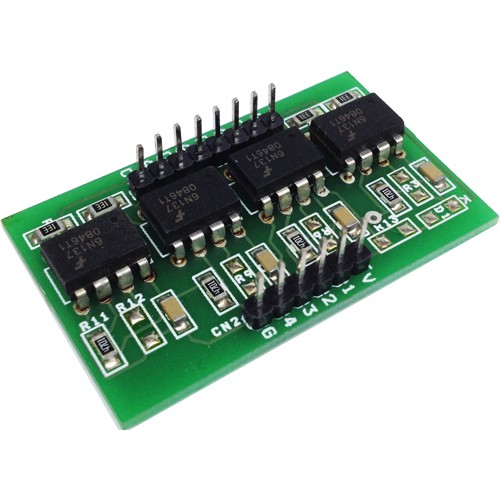

Фото
