4-ваттный FM-передатчик

Небольшой, но достаточно мощный FM-передатчик, имеющий три радиочастотных каскада, включающий в себя аудио предусилитель для лучшей модуляции. Имеет выходную мощность 4 Вт и работает от 12-18 В постоянного тока, что делает его легко переносимым. Это идеальный проект для новичка, который хочет начать работу в увлекательном мире FM-вещания и хочет хорошую базовую схему для экспериментов.

Характеристики

• Тип модуляции: FM
• Диапазон частот: 88-108 МГц
• Рабочее напряжение: 12-18 В постоянного тока
• Максимальный ток: 450 мА
• Выходная мощность: 4 Вт

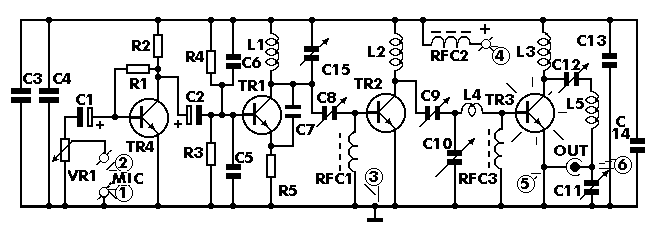

Как уже упоминалось, передаваемый сигнал является частотно-модулированным (FM), что означает, что амплитуда несущей остается постоянной и его частота изменяется в соответствии с изменениями амплитуды аудиосигнала. При увеличении амплитуды входного сигнала (т.е. в течение положительных полупериодов) частота несущей также увеличивается, с другой стороны, когда входной сигнал уменьшается по амплитуде (отрицательный полупериод или отсутствует сигнал), соответственно снижается несущая частота. На рисунке 1 вы можете увидеть графическое представление частотной модуляции, как оно появилось бы на экране осциллографа вместе с модулирующим сигналом AF. Выходная частота передатчика регулируется от 88 до 108 МГц, который является диапазоном FM, который используется для радиовещания. Схема, как мы уже говорили, состоит из четырех этапов. Три РЧ каскада и один аудио предусилитель для модуляции. Первый RF-каскад является генератором и построен вокруг TR1. Частота генератора регулируется LC-контуром L1-C15. C7  гарантирует, что цепь продолжает колебаться, а C8 регулирует связь между генератором и следующей РЧ цепью, которая является усилителем. Она построена вокруг TR2, который работает в классе C и настраивается с помощью L2 и C9. Последний РЧ каскад также представляет собой усилитель, построенный вокруг TR3, который работает в классе C, вход которого настраивается с помощью C10 и L4. Из выходного сигнала этого последнего каскада, который настраивается с помощью L3-C12, принимается выходной сигнал, который через настроенную схему L5-C11 поступает на антенну.  Схема предусилителя очень проста и построена вокруг TR4. Входная чувствительность каскада настраивается, чтобы можно было использовать передатчик с различными входными сигналами и в зависимости от настройки VR1. Так как передатчик можно модулировать непосредственно пьезоэлектрическим микрофоном, маленьким магнитофоном и т. Д. Конечно, можно использовать аудио микшер на входе для получения более профессиональных результатов.

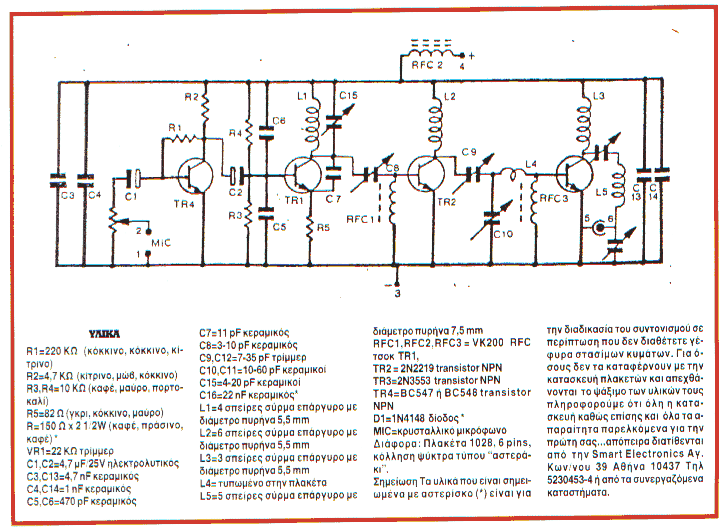

Список деталей

R1 = 220 К
R2 = 4,7K
R3 = R4 = 10K
R5 = 82 Ом
R = 150 Ом 1 / 2W x2 *
Триммер VR1 = 2200

C1 = C2 = 4,7uF 25V электролитический
C3 = C13 = 4,7nF керамика
C4 = C14 = 1nF керамика
C5 = C6 = 470pF керамика
C7 = 11pF керамика
Триммер C8 = 3-10pF
Триммер C9 = C12 = 7-35pF
C10 = триммер C11 = 10-60pF
Триммер C15 = 4-20pF
C16 = 22nF керамика *

L1 = 4 витка проволоки, покрытой серебром, диаметром 5,5 мм
L2 = 6 витков проволоки, покрытой серебром, диаметром 5,5 мм
L3 = 3 витка проволоки, покрытой серебром, диаметром 5,5 мм
L4 = печатается на печатной плате
L5 = 5 витков проволоки, покрытой серебром, диаметром 7,5 мм

RFC1 = RFC2 = RFC3 = VK200 RFC tsok

TR1 = TR2 = 2N2219 NPN
TR3 = 2N3553 NPN
TR4 = BC547 / BC548 NPN
D1 = 1N4148 диод *
MIC = микрофон

Примечание. Детали, помеченные *, используются для настройки передатчика, если у вас нет стационарного волнового моста.

Улучшения оригинальной  схемы

• Возможность конденсаторного микрофона
• Предусилитель для микрофона
• Входное гнездо внешнего аудио, например: для передачи звуков с компьютерной звуковой карты
• Селекторный переключатель для выбора микрофона или входного разъема

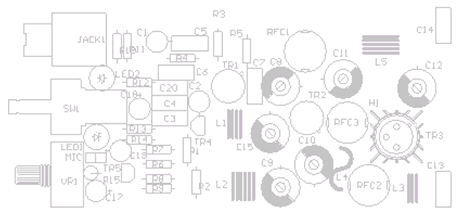

• Редизайн печатных плат

Добавленные части

C17 (1uf)
C18 (4uf7)
C19 (4uf7)
C20 (100NF)

Н1 (13 * 13 * 10 мм)
JACK1 (STEREO)

LED2 (КРАСНЫЙ)
MIC (CAPACITIC)

R6 (1M8)
R7 (1K5)
R8 (560K)
R9 (820R)
R10 (4K7)
R11 (4K7)
R12 (1K)
R13 (1K)
R14 (2K2)
R15 (680R)
TR5 (BC547 \ BC548)
VR1 (50K)

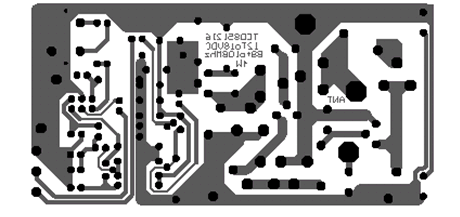

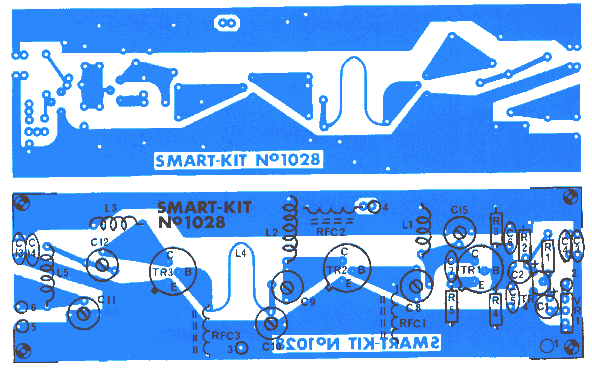

Печатная плата

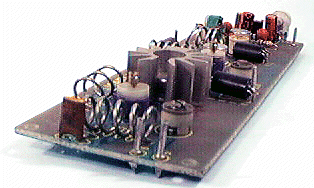

Готовый передатчик
