Релейная 8-канальная плата - это простой и удобный способ подключения 8 реле для переключения приложений в вашем проекте. Вход - 12 В постоянного тока при 336 мА. Выход - восемь реле SPDT.
Характеристики
Спецификация реле - 5 A @ 230 VAC
Уровень триггера - 2 ~ 5 В постоянного тока
Выводы Berg для подключения питания и пускового напряжения
Светодиод на каждом канале указывает состояние реле
Клеммный разъем питания (PBT) для простого релейного выхода и дополнительного питания
Четыре монтажных отверстия по 3,2 мм
Размеры печатной платы 169 мм x 72 мм

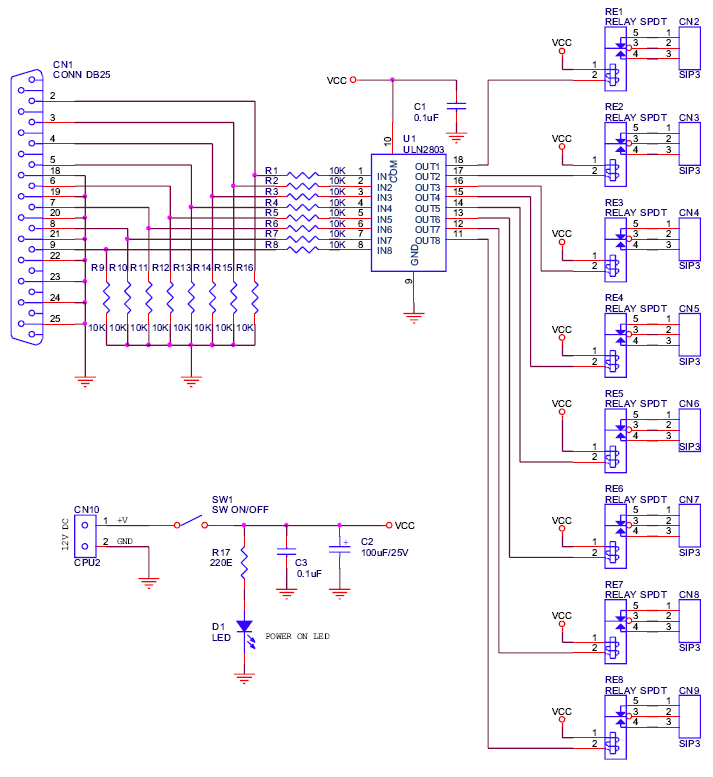

Схема

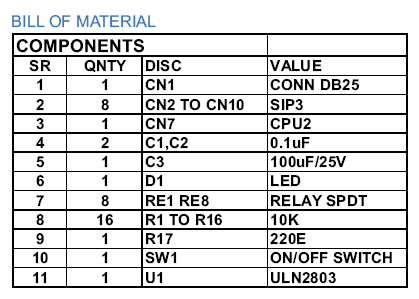

Список деталей

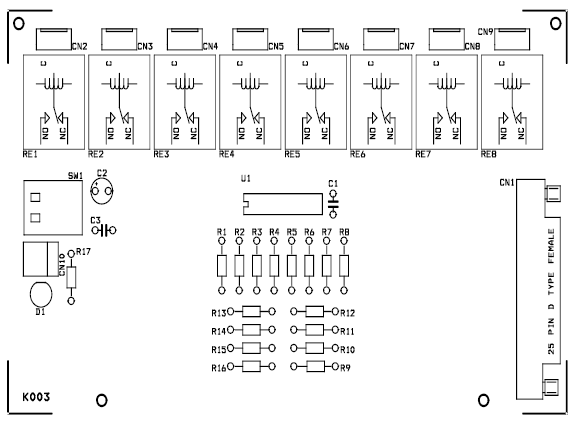

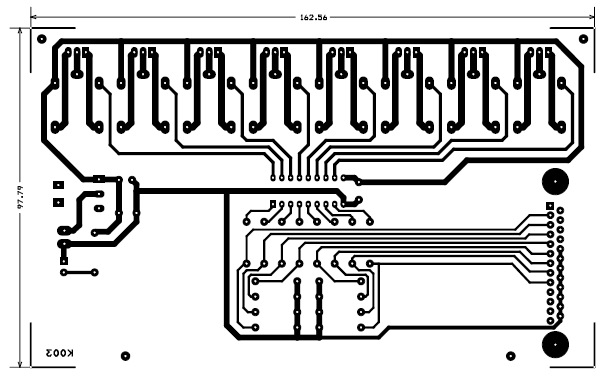

Печатная плата

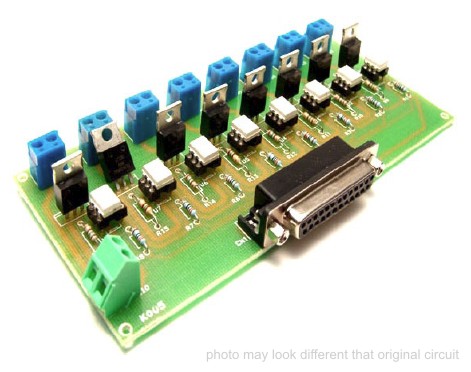

8-канальная плата реле для LPT
