9-канальная схема коммутатора датчика разработана с использованием компонентов CMOS. 9-канальная схема датчика датчика состоит всего из трех интегральных схем и некоторых резисторов.

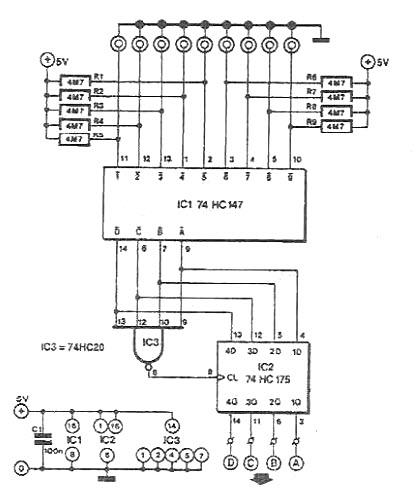

9-канальная схема переключателя датчика:
Из-за высокого входного импеданса 74HC147 позволяет использовать резисторы 4,7 M для создания «высокого» уровня логики на входы датчиков. При касании одного датчика результирующая схема с низким сопротивлением заземлению вызывает, что IC1 считывает логический уровень L. Если одновременно подключено несколько датчиков, приоритетный кодер обеспечивает 4-битный код, соответствующий датчику с наибольшим номером.
