Активные фильтры нижних частот
Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком "Карта сайта"

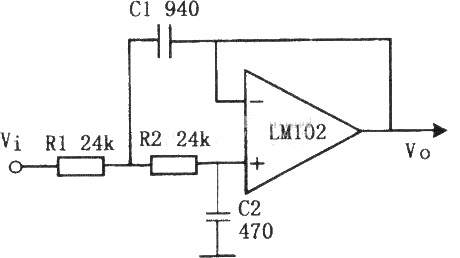

На рисунке показана схема активного фильтра нижних частот (LM102). Частота среза fc = 10 кГц. В схеме отношение R1 к R2 или C1-C2 может быть любым значением.
В этой схеме R1 = R2 и C1 = C2. C1 = C2 и R1 = R2 также могут быть в порядке.

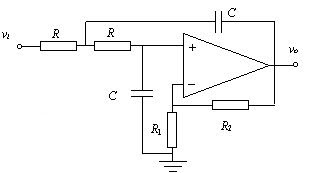

Активный фильтр нижних частот второго порядка
Коэффициент качества указывает состояние полосового фильтра. Общее требование Q = 0.707. Затем мы можем получить следующую формулу: Частота среза w0 = w = 1 / RC, то есть: f = 1 / 2pRC
Соответствует коэффициентам усиления и высоким входным импедансным требованиям для использования с фильтрами нижних частот третьего порядка. Использует загрузочный источник-последователь.

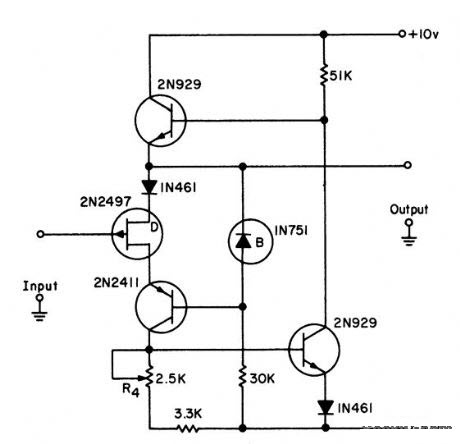

Слив входного фета приводит к pnp-транзистору в каскоде для уменьшения входной емкости. -LJ Sevin, Jr., Field-Effect Transistors, McGraw-Hill, NY, 1965, p. 105.

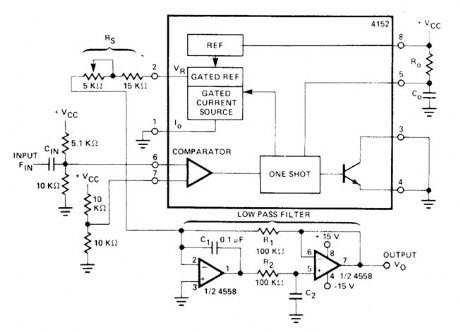

Двухполюсный низкочастотный активный фильтр улучшает динамический диапазон и время отклика частотного преобразователя Raytheon 4152. Пульсация на выходе меньше 0,02 В PP выше 100 Гц.
Требуется питание ± 15 В, Максимальная входная частота составляет 10 кГц, тогда как CIN составляет 0,002 мкФ, R0 - 6,8 К, а С0 - 0,01 мкФ. Линейная карта интегральных схем, Raytheop Semiconductor Division, Mountain View, CA, 1978, p 7- 48.

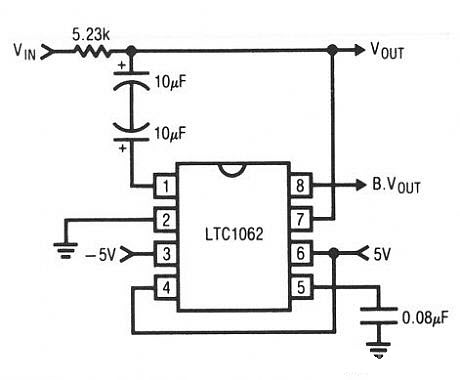

В этой схеме показан LTC1062, соединенный с твердо-танталовыми конденсаторами, с образованием низкочастотного фильтра с частотой 5 Гц.
Обратите внимание, что внешние часы не требуются. Линейная технологическая корпорация, Руководство по линейным приложениям, 1990, с. AN20-11.

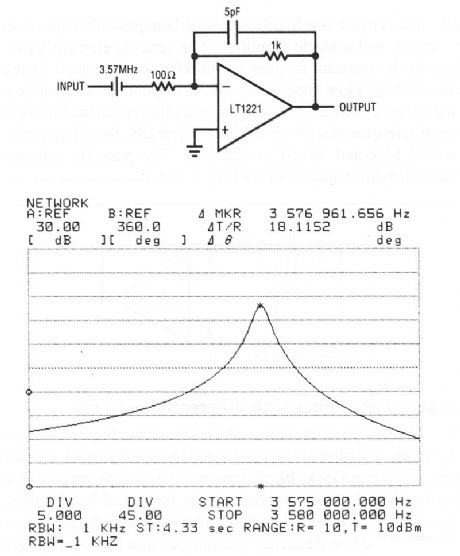

Эта схема заменяет керамический элемент на фиг.7-10 кварцевым кристаллом 3,57 МГц.
На рисунке 7-12B показано почти 30 дБ затухания только с частотой в несколько кГц по обе стороны от резонанса. Linear Technology Corporation, 1991, AN47-48 / 49.

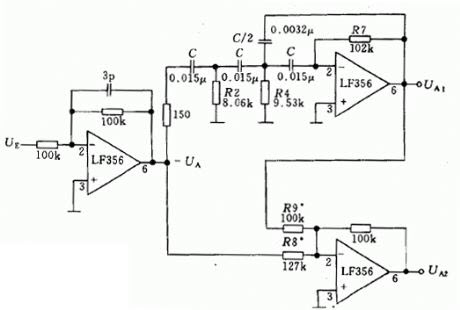

Асимметричный фильтр третьего порядка имеет два выходных канала (UA1 и UA2)
, UA1 - выходной канал с фильтром высоких частот, а UA2 - выходной канал с фильтром низких частот.

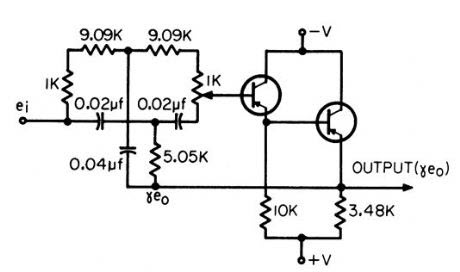

Потенциометр регулирует количество отказов для компенсации допусков компонентов. Второй эмиттер-повторитель обеспечивает более низкий выходной импеданс, поэтому обратная связь с сетью более эффективна в заточке надреза характеристики фильтра и в уменьшении сдвига фазы вокруг нулевой частоты.
Используется в сервоприводах-T. Mollinga, Actiye Parallel-T Net.works, EEE, 14: 4, стр. 93-98,

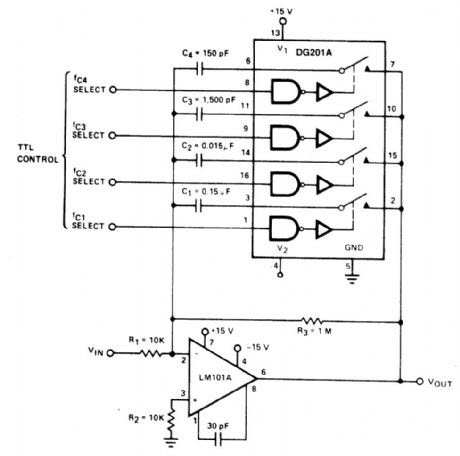

Переменный низкочастотный ftlter имеет частоты разрыва при 1, 10, 100 Гц и 1 кГц. Частота разрыва - Низкое частотное усиление.

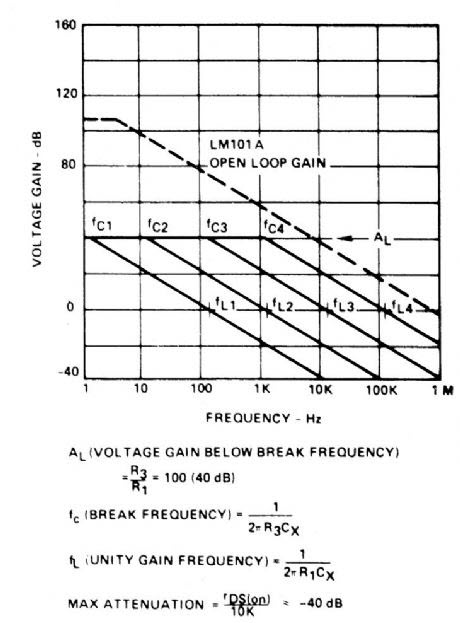

Вторая частота разрыва (нуль) вводится посредством rDS (on) DG201A, что приводит к максимальному усилению на 40 дБ (80 дБ относительно низкочастотного усиления).

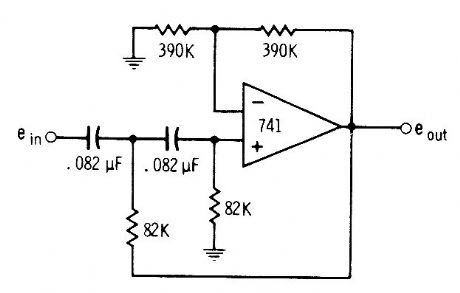

Фильтр гула второго порядка для усилителя фонографа имеет пиковую частоту 1 дБ и отсечную частоту 20 Гц.
Конструкция использует большие значения сопротивления, позволяющие использовать меньшие и более дешевые конденсаторы. -D. Ланкастер, Поваренная книга активного фильтра, Говард У, Сэм, Индианаполис, IN, 1975, стр. 191-192.

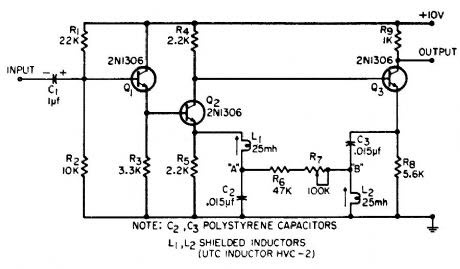

Обеспечивает стабильное умножение в широком температурном диапазоне, как это требуется для высокочувствительного одночастотного телеметрического фильтра.
Центральная частота составляет 8 кc, а пропускная способность - 40 сП. Q составляет около 200.-W. New, Jr., Stable Q Mulliplier, EEE, 13: 4, стр. 41.
