Алкотестер на LM3914

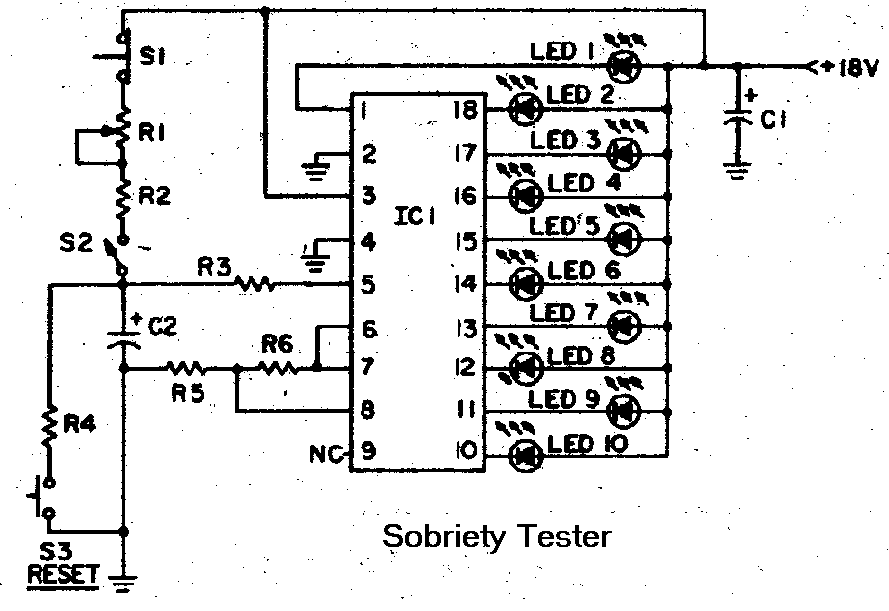

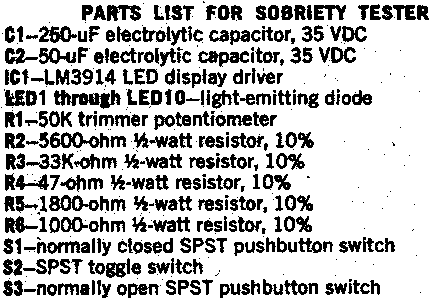

Со всеми праздниками на нас, понятно, некоторые из нас будут пить алкогольные напитки. Эта схема может использоваться в качестве ориентира, сколько вы должны были пить и насколько хорошо ваше время реакции. Эта схема не говорит вам, находитесь ли вы над законным пределом употребления алкоголя в крови. Эта схема также может быть использована для удовольствия, чтобы проверить время реакции. Схема работает следующим образом. Представьте себе, что переключатель S1 нажат, что заставляет его открываться, а переключатель S2 закрыт. По команде от кого-то, действующего в качестве тестера, человек, подавляющий S1, должен удалить свою руку с переключателя S1 и с помощью того же ручного переключателя S2 в открытое положение. Когда S1 освобождается, зарядный ток начинает течь в конденсатор C2 через R1 и R2.

Однако этот ток прерывается, как только открывается S2. C2 будет накапливать напряжение, прямо пропорциональное времени реакции, которое является интервалом между выходом S1 и открытием S2. Более длительное время создает более высокие напряжения и вызывает высвечивание светодиодов. Например, трезвый человек может реагировать достаточно быстро, чтобы загореться светодиодом 2 или светодиодом, в то время как кто-то действительно сломался, загорится светодиод 10. Чтобы выполнить еще одно испытание, разрядите C2 на S3, затем нажмите S1 и, наконец, закройте s2 еще раз. R1 следует отрегулировать так, чтобы трезвый человек загорелся одним из светодиодов с низким номером. Напряжение питания говорит, что 18 вольт, но 9, 12 или 15 тоже будут работать.
