Универсальный проект был разработан для применения в автомобильной промышленности. Устройство предоставляет все активные необходимые функции для сервосистемы с замкнутым контуром, используя Brushed DC Motor и потенциометр, смонтированный на выходном валу двигателя постоянного тока. Идеально подходит практически для любого приложения при позиционирования сервопривода.
Особенности
ИСТОЧНИК ПИТАНИЯ: 12-30 В постоянного тока
МОТОРНАЯ НАГРУЗКА: 800mA MAX
P2: Потенциометр положения
P1: Паразитный потенциометр с обратной связью с выходным валом постоянного тока
CN1: Входная мощность 12V-30V DC
Двигатель: двигатель постоянного тока

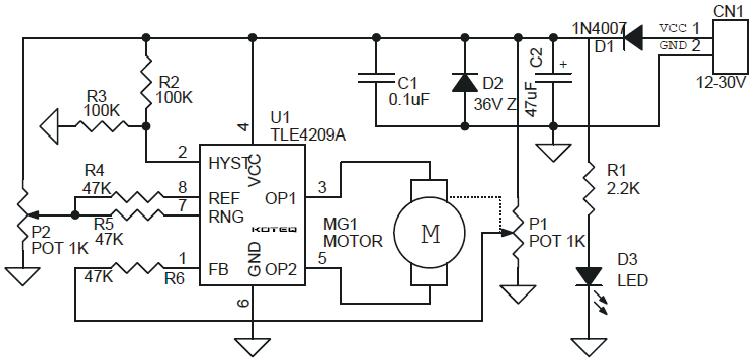

Схема

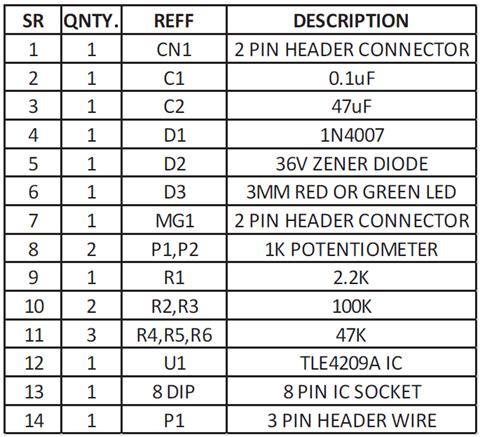

Список деталей

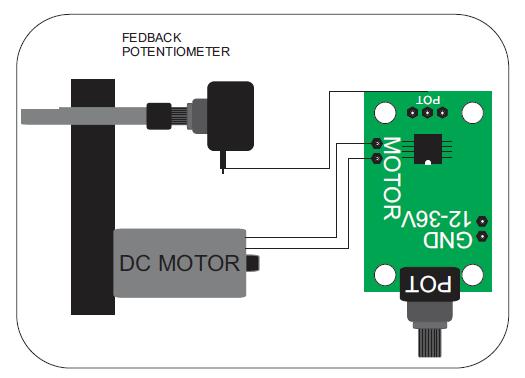

Соединения

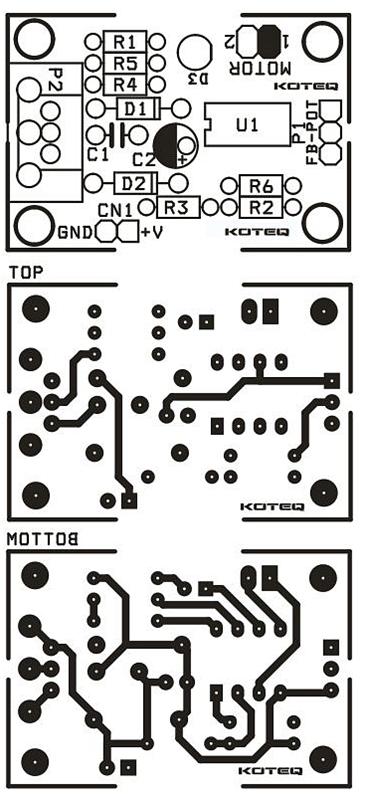

Печатная плата

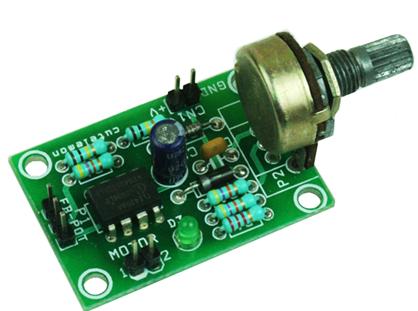

Готовое управление
