Антенна для диапазона 30 метров. Часть1

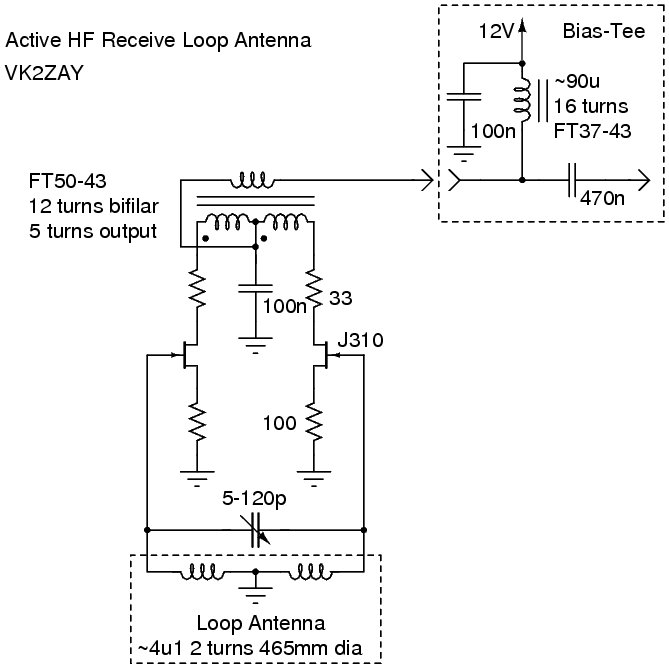

Рамочная антенна была построена для 30-метрового приема QRSS, и может быть полезна для общей узкополосной HF-работы.Представляет собой два витка 3-миллиметрового многожильного соединительного провода, намотанного на большую (465 мм) вышивальную раму .

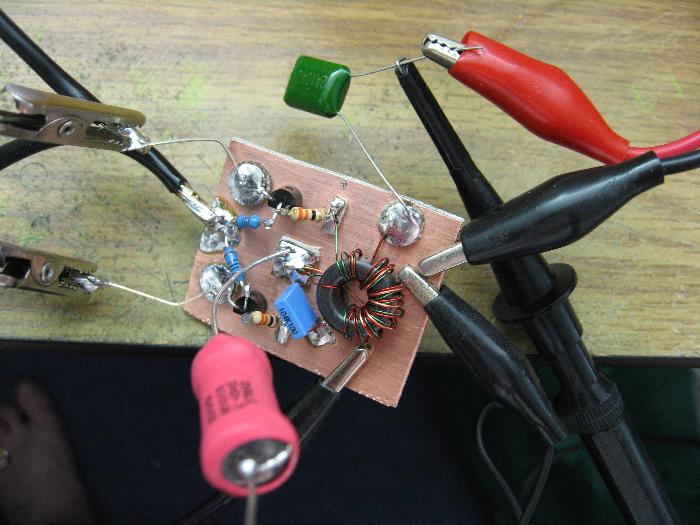

Катушка центрирована, и в этой точке обозначается «земля». Поливарикон настраивает катушку на резонанс на интересующей частоте, а двухтактный буферный усилитель JFET преобразует очень большой импеданс параллельного резонансного контура вниз к чему-то подходящему для того, что видно через коаксиальный приемник (а также предлагает некоторые Усиление мощности в то же время, чтобы компенсировать потерю линии питания). Буфер может обеспечивать относительно большую мощность, превышающую 0 дБм. Это должно обеспечить хорошую обработку сильного сигнала, но я не измерил его IP3.

Каждый J310 составляет около 2,5 мА. Я выбрал пару хорошо подобранных J310 (по Vpp и Idss), это, вероятно, не нужно, но не может повредить, чтобы каждая рука имела подобное смещение и усиление, чтобы оптимизировать эффекты отмены искажения. Резисторы на 33 Ом в дренажах помогают устранить любую тенденцию к ложным колебаниям. Ток питания подается в бифилярные сливные нагрузки от развязанного «холодного» -датчика выходной обмотки, используя его в качестве дросселя. Это, по-видимому, хорошо работает на практике, без видимой асимметрии искажения (при чрезмерном движении) от смещения постоянного тока на магнитах. (Стоячие токи в бифилярной обмотке отменяются, но те, что в выходной вторичной нет, к счастью, ток питания составляет всего около 5 мА, поэтому это не должно иметь никакого значения. Пока транзисторы насыщаются задолго до нашего ферритового сердечника - FT50 -43).

Дополнительное усиление доступно путем обхода резисторов источника 100 Ом. Колебание может происходить с чрезмерным усилением. Вы можете установить усиление на более высокое, добавив сопротивление последовательно с байпасными конденсаторами.
