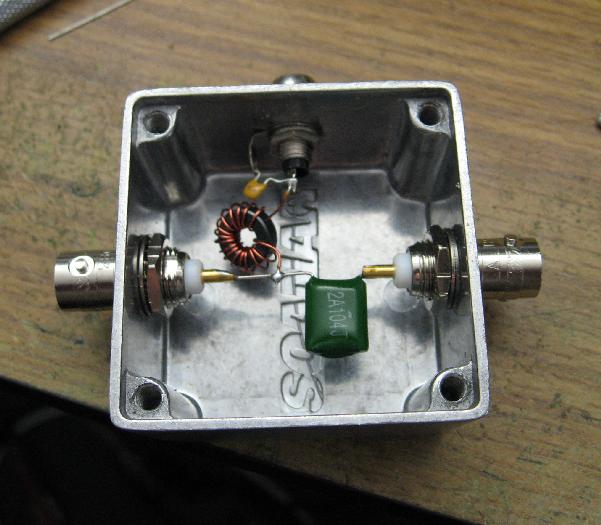

Чтобы подавать питание постоянного тока на антенну на конце штыря коаксиального кабеля, был создан простой bias-tee. Поскольку частота работы только в середине HF, в маленькой литой коробке была построена упрощенная ферритовая тороидальная дроссель и два конденсатора. Я был уверен, что эта конструкция была достаточной на частоте работы, но любопытно, что она работает в другом месте, поэтому она стала одним из первых испытуемых моего экспериментального скалярного сетевого анализатора.
Несмотря на очень низкую «гигиеничность дизайна» для высокочастотного отклика, развертки анализатора с анализатором предполагают, что он предлагает приемлемую производительность по HF. Однако в этих измерениях есть некоторые странности. К счастью, они, по-видимому, являются проблемами измерительного оборудования, а не чрезмерно неприятным поведением тестируемого устройства:

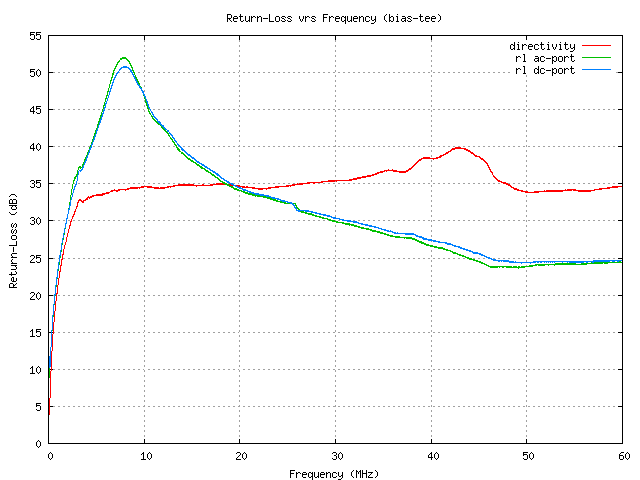

Обратите внимание, как измеренные «обратные потери» превышают мостовую направленность ниже 20 МГц. Это, конечно, иллюзия, вызванная небольшими побочными реакциями сопряжения смещения-Т, совпадающими с мостом, лучше, чем контрольный баланс калибровки. В идеале я должен изменить программное обеспечение для построения графиков для вычисления баров ошибок на основе величины отраженного сигнала по сравнению с направленностью, установленной калибровкой Open-Short-Load на той же частоте. Поскольку направленность моста превышает 30 дБ выше нескольких МГц вплоть до 60 МГц, мы можем с уверенностью сказать, что смещение-тройник является разумным совпадением в том же диапазоне, что и обратные потери, превышающие 20 дБ.

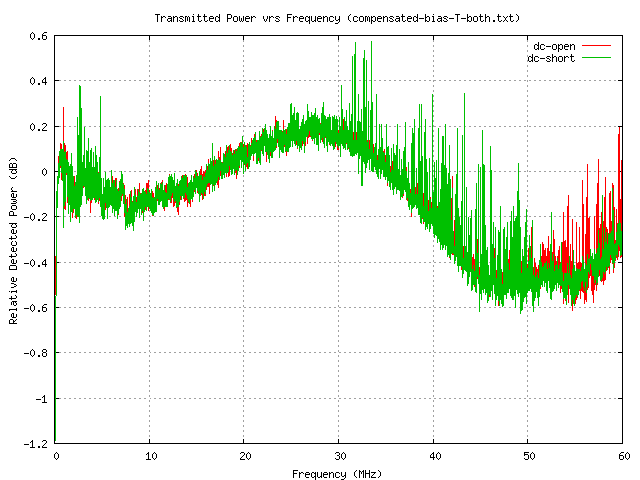

Аналогичным образом измерения передачи имеют некоторую странность. Несмотря на то, что тестовая установка имеет ослабление на уровне 20 дБ в сигнальном тракте, смещение-T выполняет чудо сверхвысокой производительности. Конечно, это не реально! Опять же, это просто сопряженное совпадение с чем-то в системе, чтобы сделать контрольную калибровку недействительной. Изменение составляет всего лишь дробь дБ, поэтому для всех целей смещение-Т почти идеально по HF и в низкую ОВЧ.
