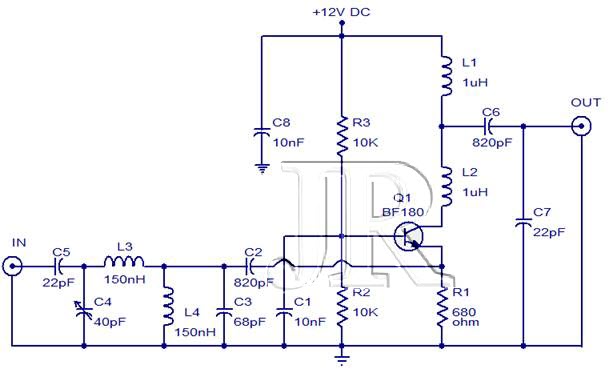

Схема работает в УКВ диапазоне и имеет коэффициент усиления 15 дБ. Конденсаторы С2, С3 С4, С5 и индуктивности L3, L4 образует полосовой UHF фильтр.
Входной сигнал поступает на эмиттер транзистора Q1 через этот фильтр. Резисторы R2 и R3 смещают транзистор Q1, который подключен по схеме с общей базой.
Для повышения чувствительности и наибольшего выделения полезного сигнала, расположите плату в металлической коробке. Питается схема от стабилизированного источника 12В постоянного тока или 9в батарейки.
