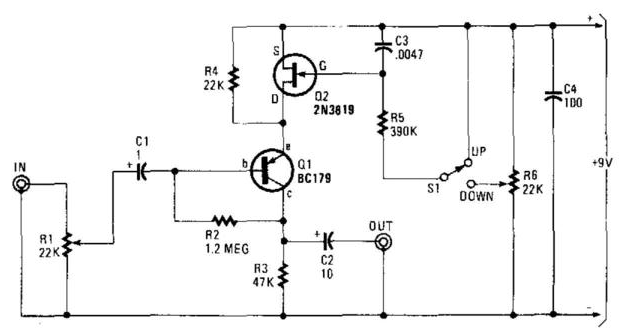

В этой схеме Ql представляет собой простой усилитель, который имеет свой коэффициент усиления, управляемый переменным сопротивлением эмиттера, поданным FET Q2. В
верхнее положение SI, C3 разряжается через R5, а коэффициент усиления Ql уменьшается, так как Q2 приводится к отключению. В нижнем положении Q2 проводит больше, в зависимости от настройки R6, что увеличивает коэффициент усиления. Изменяя R5 или C3, можно получить различные скорости затухания.
