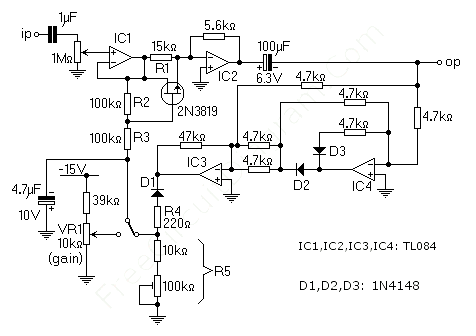

Компрессор или AGC (автоматическая регулировка усиления) используются для управления средней амплитудой аудиосигнала для получения относительно постоянного объема сигнала от источника с высоким динамическим сигналом. 2N3819 JFET (который используется как резистор с контролируемым напряжением) является ключевым компонентом. Управляющее напряжение, которое выводится путем полного выпрямления с последующим детектором пика, обеспечивается выходом схемы. Полноволновый выпрямитель называется точной схемой абсолютного значения, которая может быть найдена в Tobey, Graeme и Huelsman's: «Operational Amplifier» (1971) - стр. 249. Требуется несколько согласованных резисторов для правильной работы и альтернативных вариантов этой подсхемы , которые требуют меньше согласованных резисторов и всего меньшего количества компонентов, могут быть выгодно заменены.
Продукт R4 и конденсатор 4.7 мкФ определяют время атаки. Он становится обратным смещением, когда входной сигнал падает D1, а постоянная времени распада определяется R5. (Начиная с исходной даты публикации, я обнаружил, что термин «выпуск» используется, а не «распад» в случае компрессоров.) Оба константы времени - это что-то вроде компромисса, распад должен быть достаточно быстрым, чтобы в короткое время получить сигналы с низкой амплитудой после высоких амплитуд, чтобы получить достаточный выигрыш, и атака должна быть быстрой, если начало сигналов с высокой амплитудой не должно перегружаться до тех пор, пока коэффициент усиления не уменьшится. После длительных периодов молчания или ввода с низкой амплитудой возникает проблема. Следующий сигнал с высокой амплитудой получит «полную обработку усиления», и поэтому первоначально будет перегружать схему, и некоторые искажения будут результатом. Уменьшение R4 до нуля, что приводит к минимальному времени атаки (определяемому максимальным выходным током IC3), является лучшим, что можно было бы сделать при этих обстоятельствах. Эта схема никоим образом не является «hi-fi», но будет полезна для AGC в ленточной записи, радио и обработке сигналов, где необходимо уменьшить большой динамический диапазон сигнала. Исходная схема использует 741 IC для op-ампер и OA81 для диодов (D1, D2, D3).
[Источник: Л. Майес, Ипсвич, Саффолк]
