Автоматический переключатель для усилителя мощности звука

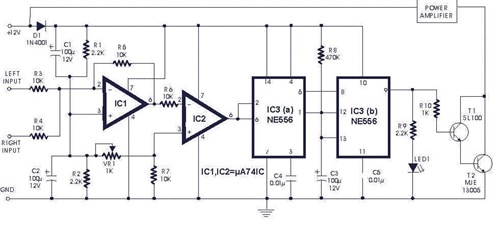

Автоматический переключатель для усилителя мощности звука. Здесь представлена ​​схема автоматического переключателя для ступени усилителя мощности звука. В цепи используется выход стерео предусилителя для обнаружения присутствия звука для переключения усилителя мощности звука только при наличии звука. Таким образом, схема помогает сократить потери мощности. IC1 используется как инвертирующий сумматор. Входные сигналы от левого и правого каналов объединяются для формирования общего сигнала для IC2, который используется как компаратор с открытым контуром. IC3 (NE556) - двойной таймер. Его вторая секция, то есть IC3 (b), сконфигурирована как моностабильный мультивибратор. Выход IC3 (b) используется для включения или выключения усилителя мощности через пару Дарлингтона, образованную транзисторами T1 и T2. IC3 (a) используется для запуска моностабильного мультивибратора всякий раз, когда воспринимается входной сигнал. В состоянии «без сигнала» контакт 3 IC2 отрицателен по отношению к его выводу 2. Следовательно, выход IC2 является низким и, как результат, выход IC3 (a) является высоким. Поскольку на выводе 8 IC3 (b) отсутствует триггер, выход IC3 (b) будет низким, а усилитель выключен. Когда входной сингл применяется к IC1, IC2 преобразует инвертированную сумму входных сигналов в прямоугольную форму волны, сравнивая ее с постоянным напряжением, которое может управляться посредством изменения потенциометра VR1. Когда выходной сигнал IC2 высок, выходной вывод 5 IC3 становится низким, тем самым запуская моностабильный мультивибратор. Как только аудиовход на IC1 остановится, контакт 5 IC3 идет высоко, а контакт 1 IC3 разряжается через конденсатор C3, таким образом, сбрасывая моностабильный мультивибратор.

Следовательно, до тех пор, пока применяются входные сигналы, усилитель остается включенным. Когда входные сигналы удаляются, т. Е. Когда уровень сигнала равен нулю, усилитель отключается после периода задержки монофонического триггера, определяемого значениями резистора R8 и конденсатора C3. Если в течение этого времени не регистрируются входные сигналы, усилитель выключается, иначе он остается включенным. Источник питания для схемы можно получить от источника питания усилителя. Следовательно, схема может быть постоянно установлена ​​в самом блоке усилителя. Главный выключатель усилителя всегда должен быть включен. Резисторы R1 и R2 используются для разделения питания одного напряжения на две равные части. Конденсаторы C1 и C2 используются в качестве регуляторов, а также как байпас переменного тока для входных сигналов. Диод D1 используется, так что флуктуации нагрузки в усилителе мощности не влияют на регулирование цепи. Транзитор T2 действует как высоковольтный выключатель, который может быть заменен любым другим высоковольтным переключающим транзистором, удовлетворяющим требованиям тока усилителя. Значение резистора R10 должно быть изменено для больших требований к току. Светодиод светится, когда усилитель включен. Схема очень полезна и освобождает ее от включения и выключения усилителя при каждом воспроизведении кассеты или радио и т. Д.
