Беспроводная аудиосвязь с помощью лазера

Мы можем обеспечить беспроводную аудиосвязь с помощью схемы лазерной связи, описанной ниже. Фактически, если используется параболический рефлектор, это расстояние может быть легко увеличено на несколько километров, и даже на этом расстоянии передача звука будет очень ясной.

Мы использовали своего рода лазерный диод, излучающий пучок длиной волны 650 нм, который мы используем в наших лазерных указателях. Приемная цепь и передающая схема питаются отдельно батареей на 9 вольт. Схема эмиттера собирает звуки электретного микрофона и испускает лазерный диод. Приемник использует динамик 4-36 Ом и содержит усилитель. Для работы системы лазерный приемник и передатчик должны иметь возможность видеть друг друга, как обычно. Очень сложно вмешаться и послушать кого-то еще в этой системе. Кроме того, при желании можно использовать инфракрасный (ИК) лазерный диод, и никто не может видеть луч.

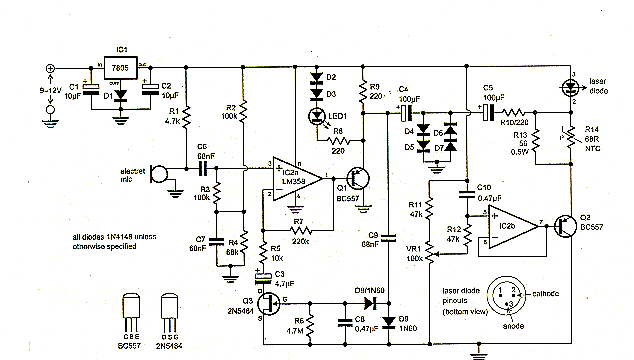

Схема лазерного звукового передатчика

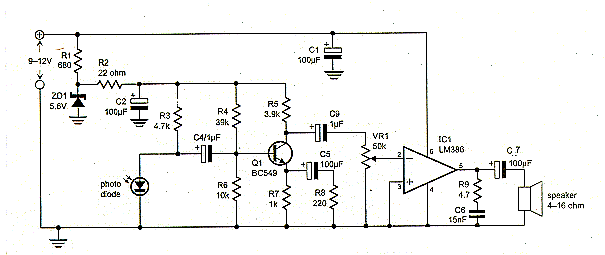

Схема лазерного приемника

Лазерный Передатчик: Рабочее значение лазерного диода (5 мВт 650 м. Миль) обычно составляет 30 мА. Лазер работает от 1 до 40 мА. Ток лазерного диода распадается, когда он превышает 80 мА. Металлическая оболочка удаляется, так как это может привести к повреждению избыточной температуры. В цепи используется 68 Ом NTC для температурной защиты. Таким образом, срок службы лазерного диода составляет 20,00 часов. План размещения деталей передатчика и передатчика передатчика. Красный светодиод, используемый в передатчике, гармонично вибрирует при получении звуковых сигналов.

Описание приемника: сигнал, передаваемый передатчиком, принимается фотодиодом в приемнике. Видимый свет должен быть фотодиодом, который используется в этой схеме. Приемник использует усилитель LM386. Он управляется динамиком с небольшим сопротивлением в четыре ома и тянет 350 мВт от 9 вольт от катушки.

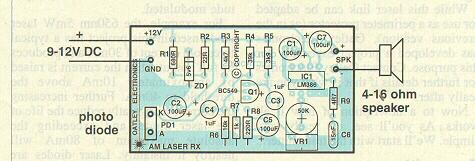

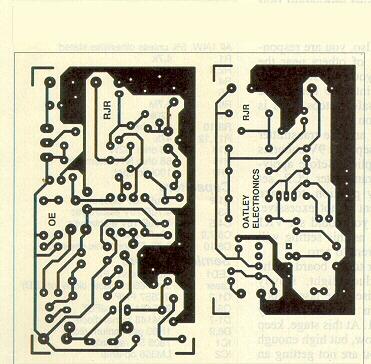

План размещения

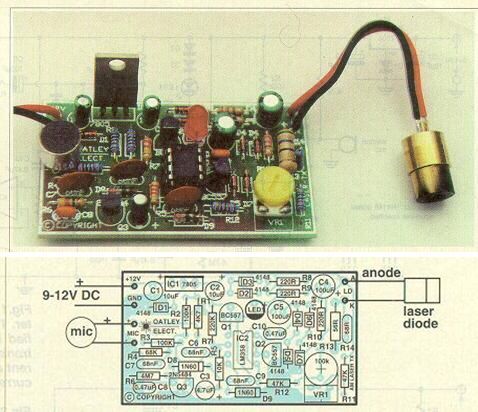

Фотодиод монтируется непосредственно на приемной пластине. Осторожно припаяйте лазерный диод, потому что он может ухудшиться от чрезмерного нагрева. Это можно сделать, приняв меры охлаждения. Сначала откройте передатчик и приведите VR1 в половинное положение. Поверните его по часовой стрелке. Медленно поворачивайте его по часовой стрелке, чтобы увеличить ток и увидеть свет лазерного диода. Вы также должны мерцать на светодиоде, когда вы нажимаете на микрофон. Здесь лазерный луч не трясет. Приемник и передатчик расположены на расстоянии 1 метр. Когда приемник включен, громкость громкоговорителя видна, и при необходимости лист бумаги может быть помещен перед фотодиодом для предотвращения чрезмерного шума. Эта бумага не должна использоваться при нормальном использовании, поскольку расстояние увеличивается. Таким образом, выход микрофона контролируется выходом динамика.

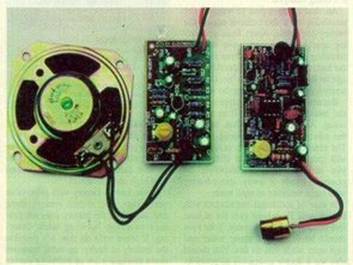

Лазерная звуковая плата

Material List

Rl 4.7k
R2,3 1 00k
R4 68k
R5 10k
R6 4.7M
R7 220k
R8-1 0 220 ohm
Rl 1,12 47k
R13 56 ohm 1/2W
R14 68 ohm NTC thermistör
VR1 1 00k trimpot

Cl,2 1OuF 16V
C3 4.7uF 16V electrolytic
C4,5 10OuF 16V electrolytic
C6,7,9 68nF
C8,1 0 0.47uF bipolar
Semiconductors
LED1 5mm yeşil LED
Lazer 5mW/65Onm laser diode
Ql,2 BC557 PNP
03 2N5484 N-ch JFET
Dl-7 1N4148 signal diode
D8,9 1 N60 germanyum diode
lci 7805 5V reg.
1C2 LM358 op-amp
PCB 65mm x 36mm
8-pin IC socket; 9V battery and battery clip.

Receiving List

Rl 680 ohm
R2 22 ohm
R3 4.7k
R4 39k
R5 3.gk
R6 10k
R7 1 k
R8 220 ohm
Rg 4.7 ohm
VR1 50k trimpot

Cl,2,5,7 10OuF 16V electrolytic
C3,4 1 uF 16V electrolytic
C6 15nF poly.
Qi BC549 NPN
LM386
ZD1 5.6V 40OmW zenner

PCB 36mm x 64m
Foto diode
9V pil
speaker
8 pin soc
