Хочу поделиться своими знаниями о беспроводной передаче энергии. Сам принцип действия наглядно показан на простой схеме, в которой светодиод может загораться без проводов на расстоянии 2 см от источника энергии. Схема, которая действует как повышающий преобразователь напряжения, а также беспроводные передатчик и приемник электроэнергии, может быть улучшена и реализована во многих ваших проектах

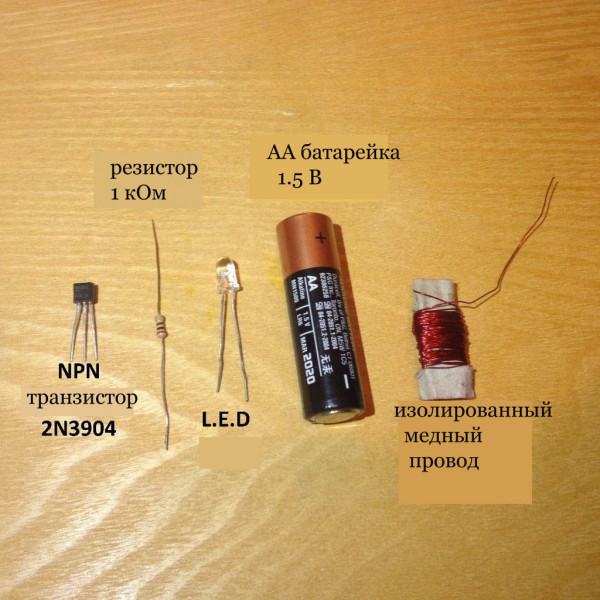

Нам понадобится
• NPN транзистор — я взял 2N3904, но вы можете использовать любой NPN транзистор ( 337, BC547 и т.д.), PNP транзистор тоже будет работать только соблюдайте полярность соединений.
• обмоточный или изолированный провод — около 3-4 метров ( провода можно «добыть» из многих приборов, трансформаторов, динамиков, моторчиков, реле и т.д.)
• резистор 1 кОм – будет использоваться для защиты транзистора от сгорания в случае перегрузки, также можно использовать резисторы до 5 кОм, можно даже без резистора, но тогда аккумулятор будет разряжаться быстрее.
• светодиод – сгодится любой, главное следовать схеме.
• батарейка 1.5В – не применяйте батарейки большего вольтажа, чтобы не повредить транзистор.
• ножницы или нож.
• паяльник ( опционально).
• зажигалка( опционально) для удаления изоляции с проводов.
Итак, на цилиндрический предмет наматываем катушку из 30 витков, это будет катушка А. Далее наматываем вторую катушку того же диаметра, но при этом сначала накручиваем 15 витков и делаем отвод, а затем еще 15 витков, это катушка В. Катушки закрепляем от разматывания любым подходящим способом, например просто делаем узлы из выводов катушек. Важный момент: для правильного функционирования этой схемы диаметры обеих катушек и количество витков должны быть одинаковыми. Выводы обеих катушек зачищаем и приступаем к пайке цепи. Определяемся с эмиттером, базой и коллектором своего транзистора и к базе припаиваем резистор. Другой вывод резистора припаиваем к свободному выводу катушки В, не к выводу-отводу. Второй свободный вывод катушки В, снова не отвод, припаиваем к коллектору. Для удобства можно к эмиттеру припаять небольшой кусочек провода, так буде проще подсоединять батарейку. Цепь приемника собирается легко: к выводам катушки А припаиваем светодиод.

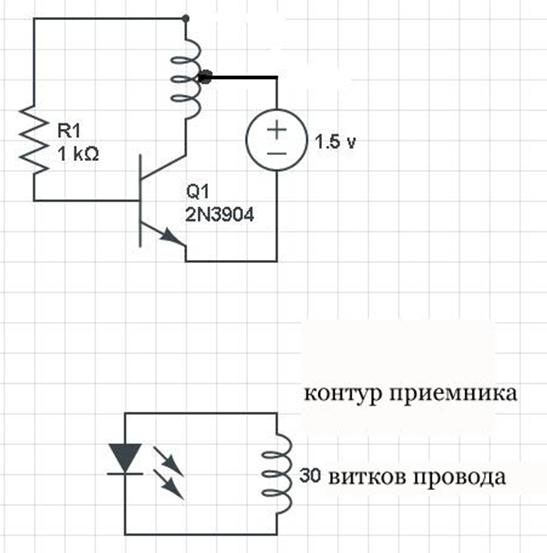

Принципиальная схема

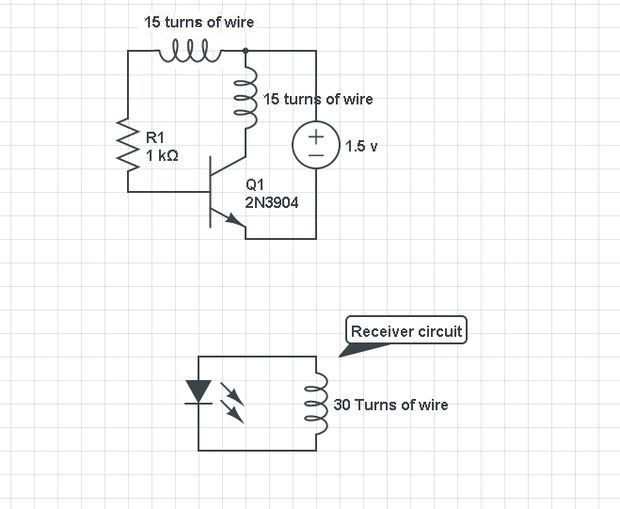

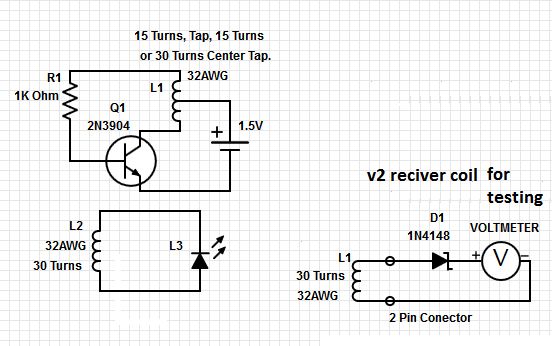

Еще варианты

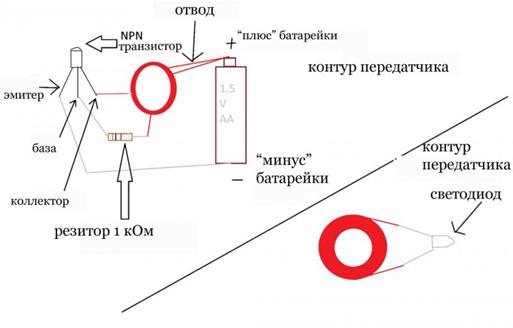

Наглядный рисунок

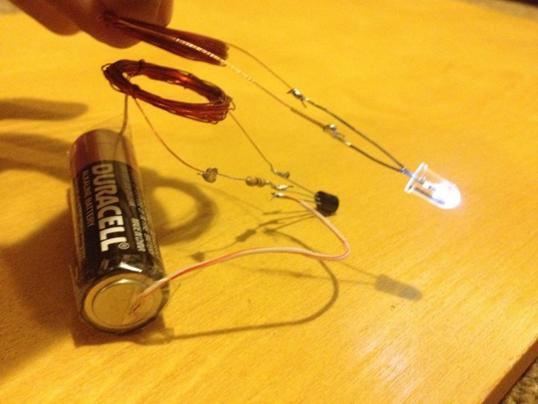

Тестирование
Для приведения схемы в работоспособное состояние подключаем отвод катушки В к «плюсу» батарейки, а «минус» к эмиттеру транзистора. Затем подносим катушки параллельно друг к другу и диод светится!
Пояснение
Немного поясню, как все это функционирует.
