Беспроводная система дистанционного управления на основе 434RF

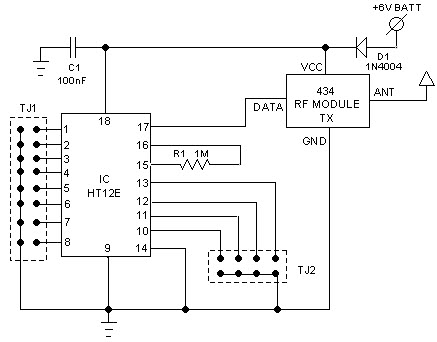

Часто требуется переключение электроприборов с расстояния, не являясь прямой прямой видимостью между передатчиком и приемником. Как вы, возможно, знаете, беспроводная система дистанционного управления на основе RF (RF Transmitter & RF Receiver) может использоваться для управления выходной нагрузкой с удаленного места. Радиочастотный передатчик, как следует из названия, использует радиочастоту для отправки сигналов с определенной частотой и скоростью передачи в бодах. Приемник RF может принимать эти сигналы только в том случае, если он настроен на заранее определенный шаблон сигнала / данных. Идеальное решение для этого применения обеспечивается компактными передающими и приемными модулями, которые работают на частоте 434 МГц и доступны в готовом виде. Здесь радиочастотная (RF) система передачи использует Амплитудный Shift Keying (ASK) с передатчиком (и приемником), работающим на частоте 434 МГц.

Использование готового радиочастотного модуля упрощает конструкцию беспроводной системы дистанционного управления, а также делает ее более надежной. Потребление тока с напряжением питания около 5,4 В составляет около 10 мА. Поскольку потребление тока очень мало, мощность также может быть обеспечена стандартными ячейками кнопок. Рекомендуемая длина антенны составляет 17 см для 433,92 МГц, а в качестве антенны можно использовать жесткий провод. Не забудьте установить антенну (антенну) как можно ближе к контакту 4 (ANT) модуля передатчика.
