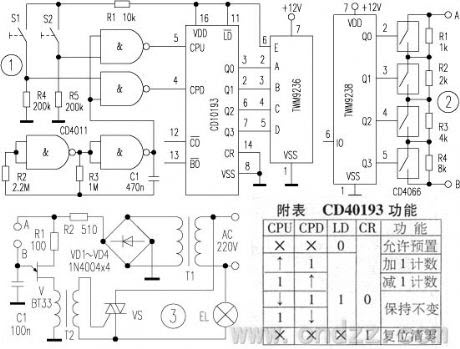

Схема передатчика показана на рисунке 1. CD40193 представляет собой двухтактный синхронный 4-битный двоичный счетчик вверх / вниз, а функция показана в виде таблицы. CPU - это входной импульсный импульсный входной сигнал, а CPD - вычитающий входного тактового импульса. Когда он вводит от 0 до 15 импульсов, его выходные клеммы Q3 ~ Q0 изменяются вместе с другим номером 0000 ~ 1111 (дополнение) или 1111 ~ 0000 (вычитание). Он запускается встроенной антенной снаружи. CD4011 NAND-чип состоит из двух сверхнизких частотных генераторов.
Остальные два логических элемента NAND - это счетчик сложения и вычитания. Когда дверь вычитания S1 открыта, CD40193 уменьшает количество отсчетов. Когда открыта дверь S2 добавления, CD40193 запускает дополнительные подсчеты. Рабочее напряжение CD4011 и CD40193 составляет 5 В. Частота низкочастотного генератора составляет около 0,5 ~ 2 Гц.
