Обычно бытовая техника управляется с помощью переключателей, датчиков и т.д. Однако, физический контакт с переключателями может быть опасен, если есть короткое замыкание. Схема, описанная здесь не требуется никакого физического контакта для эксплуатации прибора. Вам просто нужно поместить руку между инфракрасным светодиодом (D2) и фототранзистором (Q1).
Инфракрасные лучи, передаваемые D2 обнаружатся фототранзистором, чтобы активировать скрытый замок, систему промывки, сушки рук или другое. Схема построена вокруг IC CA3140, D2, фототранзистора и других дискретных компонентов.

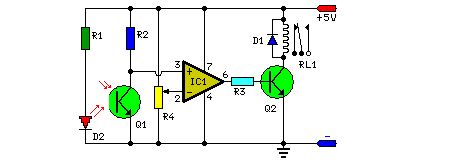

Принципиальная схема
Детали:
R1 = 470R
R2 = 100K
R3 = 3.3K
R4 = 10K
D1 = 1N4007
D2 = IR LED
Q1 = L14F1
RL = 5В реле
СК = CA3140
Q2 = BC548
Регулируемые 5V подключается к схеме, D2 излучает инфракрасные лучи, которые принимаются от фототранзистором Q1. Коллектор Q1 подключен к не инвертирующему выводу 3 IC1. Инверсный контакт 2 IC1 подключен к делителю напряжения R4. Им можно R4 варьировать опорное напряжения на выводе 2, который также влияет на чувствительность фототранзистора. ОУ IC1 усиливает сигнал, полученный от фототранзистора. Резистор R3 контролирует ток базы транзистора BC548 (Q2). Вывод 6 включает транзистор Q2, который управляет реле RL1.
Когда вы уберете руку от инфракрасного луча, исполнительное устройство выключится через реле.
