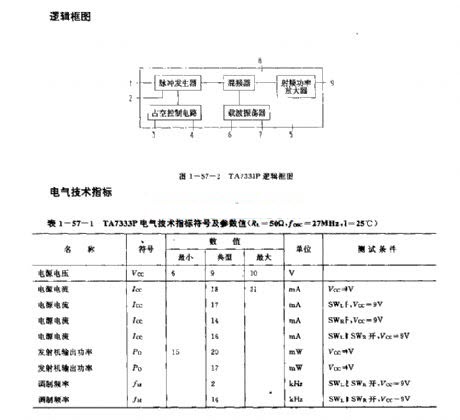

TA7333P спроектирован как пусковая схема дистанционного пульта дистанционного управления, которая может использоваться в электронном приложении для игрушек. Внутренняя схема состоит из генератора импульсов, микшера, усилителя мощности радиочастоты, схемы управления коэффициентом заполнения и генератора несущей частоты. Особенности В нем мало внешних компонентов.

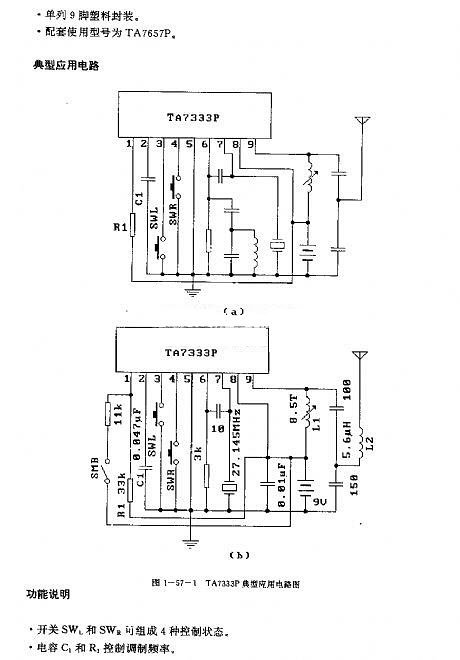

Диапазон рабочего напряжения широкий (Vcc = 6-10 В). Он находится в однорядном 9-контактном пластиковом пакете. Соответствующая модель - TA7657P. Описание функции: переключатели SWL и SWR образуют четыре типа состояний управления. Конденсаторы C1 и R1 управляют частотой модуляции.
