Трехуровневый селектор входа, трехполосный регулятор тембра. Предусилитель был разработан как автономный переносной блок, полезный для управления сигналами, генерируемыми гитарными приемниками, в частности, контактными типами «ошибок», применяемыми к акустическим инструментам. Очевидно, он может использоваться с любым типом инструмента и пикапом. Оснащен предустановленным селектором входа -10 дБ, 0 дБ и + 10 дБ для настройки чувствительности входа, чтобы справиться практически с любым типом и моделью. Очень длительный срок службы батареи обеспечивается невероятно низким потреблением тока этой схемы, т.е. менее 800 мкА.
Операционный усилитель IC1A подключается как инвертирующий усилитель, имеющий коэффициент усиления, установленный тремя пусковыми переключателями, включающими разные резисторы параллельно R4. За этим входным каскадом следует активный трехполосный блок управления тоном, имеющий единичное усиление, когда элементы управления установлены в их центральном положении и построены на IC1B.

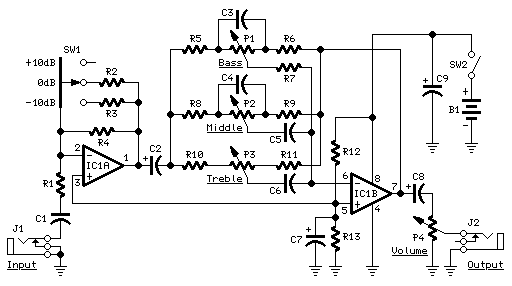

Принципиальная электрическая схема
Детали:
P1, P2 _________ 100K Линейные потенциометры
P3____________470K Линейный потенциометр
P4_____________10K Потенциометр
R1____________150K 1 / 4W Резистор
R2____________220K 1 / 4W Резистор
R3_____________56K 1 / 4W Резистор
R4____________470K 1 / 4W Резистор
R5, R6, R7 _______ 12K 1 / 4W Резисторы
R8, R9 ___________ 3K9 1 / 4W Резисторы
R10, R11 _________ 1K8 1 / 4W Резисторы
R12, R13 ________ 22K 1 / 4W Резисторы
C1____________220nF 63V Полиэфирные конденсаторы
C2, C8 ___________ 4μ7 63V Электролитические конденсаторы
C3_____________47nF 63V Полиэфирные конденсаторы
C4, C6 ___________ 4n7 63V Полиэфирные конденсаторы
C5_____________22nF Полиэфирные конденсаторы
CV C7, C9 _________ 100μF 25V Электролитические конденсаторы
IC1___________TL062 Низкий ток BIFET Dual Op-Amp
J1, J2 __________ 6.3mm. Розетки Mono Jack
SW1______________1 полюс 3 пуска поворотный
SW2______________SPST переключатель
B1_______________9V
PP3 Зажим аккумулятора для батареи PP3
Технические данные:
Частотный отклик: от 20 Гц до 20 кГц -0,5 дБ.
Диапазон регулирования тона: ± 15 дБ при 30 Гц; ± 19 дБ при 1 кГц; ± 16 дБ при 10 кГц.
Максимальное входное входное усиление 900 мВ RMS + 10 дБ; 7,5 В RMS -10 дБ входного усиления.
Максимальное неискаженное выходное напряжение: 2,5 В RMS.
Суммарное гармоническое искажение измерено на выходе 2В RMS: <0,012% при 1 кГц; <0,03% 10 кГц.
THD 1V RMS выход: <0,01%
Общий текущий ток: <800μA.
