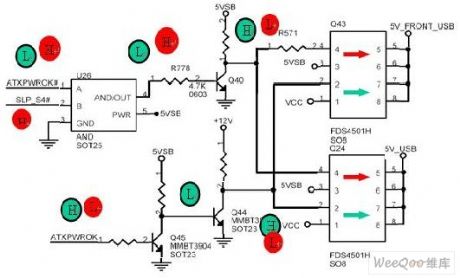

Когда он работает, высокий уровень. Q45 подключен и Q44 отключен. Напряжение +12 В будет помещаться на контактах Q43 и Q24 2 через резисторы, то есть на контрольном выводе N канала канала MOS. Высокий уровень и канал подключен. В это время напряжение VCC будет выводить напряжение 5 В USB от pin7, pin8 через N-образную MOS-трубку.
В то же время, когда ATXPWROK является высоким уровнем, ATXPWROK # является низким уровнем, тогда ANT GATE U26 выводит низкий уровень. Q40 отключается и выводит сигнал управления высоким уровнем на Q43 и 24-контактный вывод 4, который является каналом P-типа канала MOS канала. Затем контакт 5, контакт 6 не имеет выходного тока, то есть 5VSB не питает напряжение 5VUSB.
