Цепь задержки включения

Задержка включения была разработана для создания переключателя лампы, работающего в электронном виде, с возможностью установки задержки во время выполнения операции для уменьшения одной или нескольких ламп на лестничной клетке или в любых других местах, где эта схема может быть полезна. Схема может быть полезна для управления различными лампами или приборами, которые могут быть подключены к контактам реле. Схема должна работать с большинством любых 12-вольтовых реле постоянного тока с сопротивлением катушки 75 Ом или более. Резистор 10K, подключенный через источник питания, обеспечивает разрядный канал для конденсатора при отключении питания и не нужен, если источник питания уже имеет резистор для разрядки.

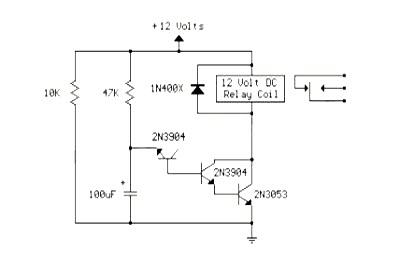

Вот схематический чертеж:

Схема, в которой используется напряжение пробоя эмиттера / основания обычного биполярного транзистора. Обратный соединенный эмиттер / базовый переход транзистора 2N3904 используется в качестве 8-вольтового стабилитрона, который создает более высокое напряжение включения для пары транзисторов, подключенных к Дарлингтону. Может использоваться любой биполярный транзистор, но напряжение стабилитрона будет варьироваться от 6 до 9 вольт в зависимости от конкретного используемого транзистора. Задержка времени составляет примерно 7 секунд с использованием резистора 47K и конденсатора 100 мкФ и может быть уменьшена за счет уменьшения значений R или C. Более длительные задержки могут быть получены с помощью более крупного конденсатора, поэтому резистор синхронизации, вероятно, не должен увеличиваться до 47K.
