Устройство представляет собой прямой, но эффективный цифровой контроллер температуры, который может использоваться с системами контроля температуры.
В качестве датчика температуры используется IC LM 35 (IC3). Выход LM 35 передается IC ADC 0804 (IC4), который преобразует аналоговый выход LM 35 в цифровой выход. АЦП 0804 является 8-битным АЦП. Восемь светодиодов подключены к выходу АЦП, чтобы показать выходную логику. При необходимости светодиоды можно избежать, а выход можно подключить к любой подходящей внешней цепи, например, к регулятору температуры и т. Д. Напряжение питания в цепи составляет 5 В постоянного тока на основе 7805 (IC1). Другая переменная регулятора напряжения на основе LM317 (IC2) используется для обеспечения опорного напряжения на АЦП 0804.

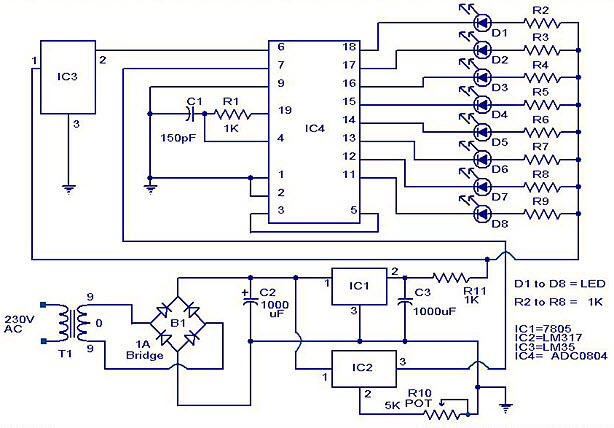

Схема с перечнем деталей.
Цифровой температурный датчик
ПОТ R10, может быть использована для регулировки масштабного коэффициента опорного напряжения ADC.The на выводе 7 ADC0804 должна быть 2,5 В для полной шкалы. Соберите проект цифровой схемы на печатной плате хорошего качества или общей плате. Если мост 1A недоступен, сделайте один с четырьмя диодами 1N 4007.
