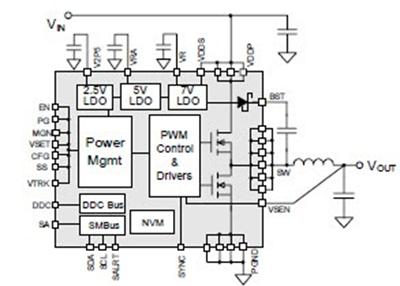

ZL2106 - это инновационная интеграция по преобразованию мощности и управлению, которая объединяет интегрированный синхронный понижающий DC / DC-преобразователь с ключевыми функциями управления питанием. Схема питания, построенная вокруг ИС ZL2106, может обеспечивать выходное напряжение от 0,54 вольта до 5,5 вольт от входного напряжения от 4,5 до 14 вольт.
Цифровой DC-DC преобразователь :

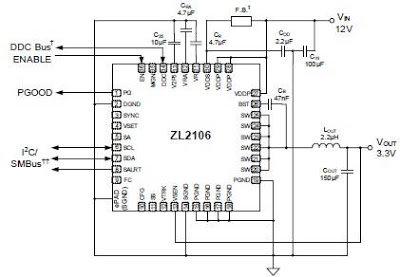

Внутренние низкомощные МОП-транзисторы RDS (ON) позволяют ZL2106 обеспечивать непрерывную нагрузку до 6 А с высокой эффективностью. ZL2106 также поддерживает разброс фаз для снижения входной емкости системы. Эта схема электропитания обеспечит выход 3,3 вольта с входа 12 вольт. Основными особенностями этого преобразователя являются: встроенные переключатели MOSFET, непрерывный выходной ток 6A, точность выходного напряжения ± 1%, параметрический захват Snapshot ™, интерфейс I2C / SMBus, совместимый с PMBus, встроенная энергонезависимая память (NVM).
