DS1802 - это двойной звуковой конус-потенциометр производства Dallas Semiconductor. Цифровой потенциометр DS1802 может использоваться для замены нормально резистивного механического потенциометра. Каждый потенциометр обеспечивает 65 положений стеклоочистителя с шагом 1 дБ на шаг и устройством отключения звука. Цифровой потенциометр DS1802 имеет два метода управления устройством: кнопочное управление и трехпроводное управление последовательным интерфейсом для позиционирования стеклоочистителя. Использование входов управления кнопочной панелью не требуется, чтобы процессор работал, а использование 3-проводного последовательного интерфейса требовало использования процессора и предоставлял пользователю возможность считывать или записывать точное положение стеклоочистителя двух потенциометров. С помощью кнопочного управления DS1802 также может быть сконфигурирован для работы в независимых или «стерео» режимах. Независимый режим работы позволяет осуществлять независимое управление стеклоочистителем на каждом потенциометре, в то время как режим стереорежима обеспечивает управление одним входом в обоих положениях переключателя потенциометра.

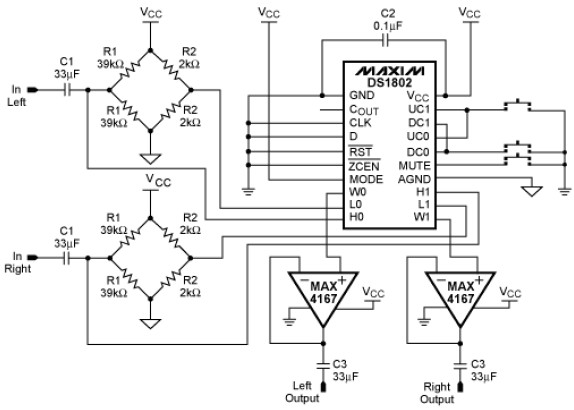

Эта схема потенциометра с цифровым управлением Ds1802 обеспечивает только регулировку громкости, громкости и отключения звука для аудиосигнала. В этой схеме требуются рабочие усилители MAX4167, подключенные к каждому выходному каналу, потому что DS1802 имеет относительно высокое сопротивление стеклоочистителя (выход) и без буферизации, DS1802 может работать только с нагрузкой 1 мА. Если нагрузка является емкостной, высокое выходное сопротивление приведет к тому, что аттенюатор будет отфильтровывать высокие частоты. Для этой схемы DS1802 вам необходимо использовать источник питания постоянного тока с выходным напряжением от 3 до 5 вольт (максимум 2.7 минимум 5.5).
