Цифровой секундомер 0-60 сек

Используя схему цифрового секундомера 0-99sec , мы можем добавить логический элемент AND и преобразовать секундомер 0 - 99 секунд в секундомер 0-60 секунд .

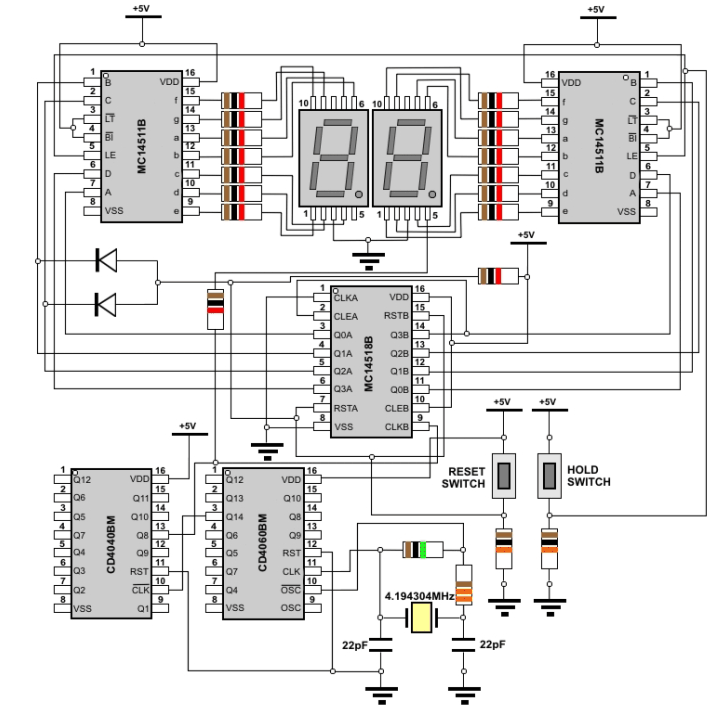

Мы должны найти способ управлять функцией СБРОС счетчика BCD, который отвечает за подсчет секунд. Как мы рассмотрели выше, схема сбрасывается, когда у нас есть 99 - 100, то есть 1001 1001 001 0000 0000 . Для успешного преобразования мы должны заставить импульс от 59 до 60 0011 1001 0 10 0 0000 на выходе счетчика BCD. Помещая логический элемент И, со своими входами на Q1 и Q2 счетчика BCD, мы следим за тем, чтобы при закрытии затвора вход RST счетчика BCD был установлен в логическую «1», которая заставит схему раблтать заново. Преобразованная схема показана на приведенном выше рисунке.
