Цветомузыкальный генератор на ОУ 741 и LB1403

Цветомузыкальный генератор эффектов состоит из пяти комплектов ламп 60 Вт, которые расположены зигзагообразно. Лампочки светятся одна за другой в зависимости от интенсивности звукового сигнала . Между музыкальной системой и схемой генератора эффектов не должно быть никакого электрического соединения. Вам просто нужно поместить гаджет рядом с динамиками музыкальной системы.

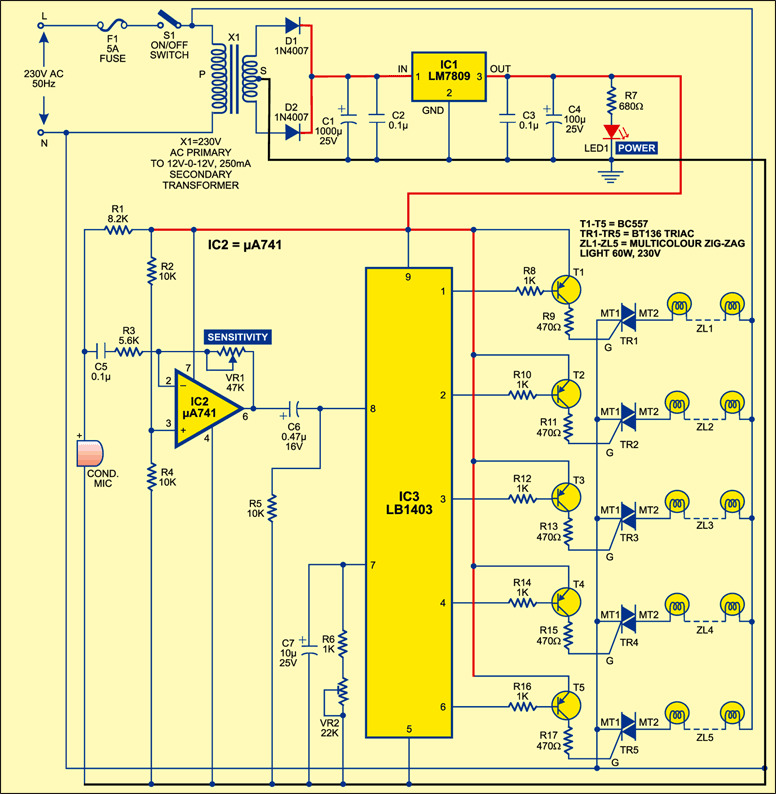

рис. 1: Схема музыкального светового генератора

На рис. 1 показана полная схема музыкального светового генератора, а на рис.2 показаны конфигурации контактов 9V-регулятора 7809, triac BT136 и измерителя уровня IC LB1403. Схема питается от регулируемого 9 В постоянного тока. Сеть переменного тока обрабатывается трансформатором X1 для подачи вторичного выхода 12 В переменного тока при 250 мА. Выход трансформатора выпрямляется с помощью полноволнового выпрямителя, содержащего диоды D1 и D2, и фильтруется конденсаторами C1 и C2. Регулятор IC 7809 (IC1) обеспечивает питание от сети с напряжением 9 В. Замыкающий переключатель S1 обеспечивает питание схемы, и светодиод 1 светится, чтобы показать, что схема готова к работе.

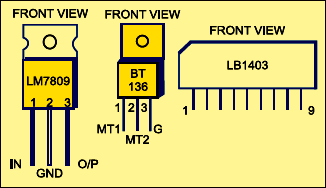

рис. 2: Конфигурация контактов

Когда вы помещаете свою музыкальную систему перед конденсаторным микрофоном светорегулятора, изменение звукового давления преобразуется в электрические сигналы с помощью конденсаторного микрофона. Эти слабые электрические сигналы усиливаются с помощью op-amp μA741 (IC2), который сконфигурирован как инвертирующий усилитель. Используя предустановленный VR1, вы можете установить чувствительность схемы. Усиленный выход подается на IC LB1403 (IC3) на его входной вывод 8. IC3 представляет собой пятиточечный индикатор уровня, обычно используемый в стереосистемах для светодиодных индикаторов барграфа. Он имеет встроенный усилитель, компараторы и источник постоянного тока на выходных выводах. В зависимости от интенсивности входных аудиосигналов все или некоторые выходы IC3 идут на низком уровне для управления транзисторами T1-T5, которые, в свою очередь, запускают соответствующие TR1-TR5 управляющие ZL1 - ZL5. Когда уровень звука низкий, срабатывает только триггер T1, а зеленая лампочка ZL1 включается и выключается последовательно. Когда уровень звука высок, TR1-TR5 срабатывают, и все наборы ламп (ZL1-ZL5) включаются и выключаются последовательно. Контакт 7 IC3 используется для выбора скорости срабатывания освещения. Чем больше постоянная времени, тем медленнее реакция и наоборот. Постоянную времени можно изменить, изменив значения резистора R6, переменного резистора VR2 и конденсатора C7. Здесь переменный резистор VR2 используется для изменения скорости отклика света по желанию. Когда VR2 установлен в положение минимального сопротивления, ответ очень быстрый, и когда он установлен с максимальным сопротивлением, реакция медленная. Полная схема, включая источник питания, может быть сконструирована на любой печатной плате общего назначения или на небольшой плате Vero. Triacs TR1-TR5 следует хранить вдали от операционного усилителя и связанных с ним компонентов.Металлические части симисторов не должны касаться друг друга и других частей цепи. В некоторых зигзагообразных огнях имеется специальная лампа под названием «главная лампа» для автоматического мерцания. Она должна быть удалена и заменена простой не мерцающей цветной лампой. Никогда не прикасайтесь к оголенной части цепи, когда она подключена к сети.
