Датчик изменения давления

Обнаруживает небольшие изменения давления воздуха. Может питаться от аккумулятора (6/12 В).  Схема способна мгновенно обнаруживать небольшие изменения давления воздуха, вызванные открытием дверей и окон. В отличие от других схем или датчиков, которые нельзя использовать, когда кто-то дома, потому что малейшее движение вызывает срабатывание, эта схема позволяет легко перемещаться внутри помещения и активируется только при открытии дверей или окон. Функция позволит, например, использовать ее в небольших магазинах, сигнализировать об открытии входной двери и входе клиента. Поэтому он может служить не только сигналом тревоги, но и для целей подсчета. Никаких специальных датчиков не требуется. IC1A усиливает сигнал микрофонной капсулой MIC1, сильно режущий полосу пропускания в диапазоне 0,5-1,5 Гц. IC1B производит дальнейшее усиление и настройку сигнала, а IC1C действует как триггер, чувствительность которого регулируется с помощью Trimmer R13. IC1D, IC2 и Q1, Q2 образуют набор таймеров, необходимых для правильного управления схемы. IC1D подавляет выходное реле через Q2 в течение нескольких секунд (постоянная времени, установленная с помощью R15 и C9), когда цепь срабатывает при открытии двери или окна, чтобы позволить некоторую задержку времени до начала тревоги. IC2 имеет двойную функцию синхронизации. Когда питание подается на цепь, он подавляет выходное реле примерно на 15-20 секунд (постоянная времени, установленная с помощью R18 и C12), чтобы избежать ложного срабатывания и, что более важно, позволить оператору выйти из комнаты и закрыть дверцу до того, как схема начнет работать.

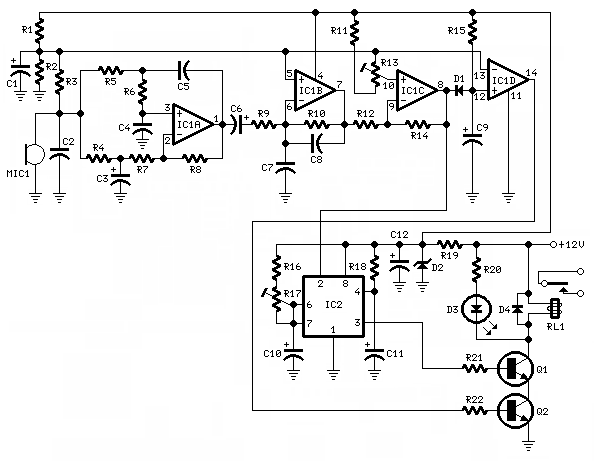

Принципиальная электрическая схема:

Детали:

R1, R2 ____________ 1K 1 / 4W Резисторы
R3_______________3K3 1 / 4W Резистор
R4, R18 _________ 470K 1 / 4W Резисторы
R5, R6 __________ 330K 1 / 4W Резисторы
R7______________47K 1 / 4W Резистор
R8______________27K 1 / 4W Резистор
R9______________22K 1 / 4W Резистор
R10______________1M 1 / 4W Резистор
R11, R12 _________ 10K 1 / 4W Резисторы
R13_____________10K 1 / 2W Триммер Углерод или кермет
R14______________2M2 1 / 4W Резистор
R15, R16 ________ 100K 1 / 4W Резисторы
R17____________500K 1 / 2W Триммер Углерод или кермет
R19____________680R 1 / 4W Резистор
R20______________1K 1 / 4W Резистор
R21, R22 __________ 4K7 1 / 4W Резисторы
C1, C3, C9-C12 ___ 100μF 16V или 25V Электролитические конденсаторы
C2, C4, C5, C7 ____ 100nF 63V Полиэфирные конденсаторы
C6 ______________ 10μF 25V Электролитический конденсатор
C8______________33nF 63V Полиэфирный конденсатор
D1___________1N4148 75V 150mA Диоды
D2________BZX79C5V1 5.1V 500mW Зенеровский диод
D3______________LED ( Любой цвет и размер)
D4___________1N4002 100V 1A Диод
IC1____  _______LM324 Низкомощный четырехкомпонентная ИС
IC2____________7555 или TS555CN или TLC555CP CMOS Таймер IC
Q1, Q2 _________ BC337 45V 800mA NPN-транзисторы
MIC1__________электретный микрофон
RL1___________Relay с переключателем SPDT 2A и 230V Напряжение катушки 12V. Сопротивление катушки 100-300 Ом

Основной таймер IC2 используется для установки продолжительности сигнала тревоги. Задержка варьируется с помощью R17. Q1 и Q2 соединены последовательно и образуют логический элемент И: Реле будет работать только тогда, когда оба транзистора находятся в проводимости. Схема питается от 12 В (адаптер питания внешнего источника питания от батареи или постоянного тока), но оба ИС используют источник питания 5 В, полученный с помощью R19 и фиксированный диодом Зенера D2. Если вы хотите управлять всей цепью на 6 В. D3 и его токоограничивающий резистор R20 являются дополнительными, но светодиод может быть полезен во время процедуры настройки и сигнализации о работе реле, когда цепь используется без звуковой сигнализации.  Для работы от 6 В вы должны использовать реле с катушкой, подходящей для этого напряжения, и измените значение R19 на 100R и R20 до 470R. Из-за низкого расхода тока в режиме холостого хода этот проект подходит для работы от батареи. Постоянный ток: около 10 мА при питании 6 В и 12 В.
