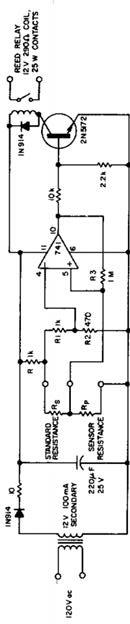

Фотоэлектрический контроль, определение температуры и определение влажности требуют схемы, которая может точно определять заданное отношение сопротивления. Простая методика, которая использует ОУ в качестве чувствительного элемента, может обеспечить точность 0,5% при низкой стоимости деталей. Контакты геркона замыкаются, когда сопротивление датчика Rp составляет 47% от стандартного Rs.
Датчик измерения коэффициента сопротивления
Регулировка Rl или R2 обеспечивает переменный порог; порог управляется изменением R3. По большей части тип резисторов, используемых для Rl и R2, определяет точность и стабильность схемы. При использовании металлопленочных резисторов изменение отношения отношения менее 0,5% происходит в промышленном диапазоне температур (от 0 до 70 ° C) с изменениями входного переменного тока от 105 до 135 В.
