AD22151 является линейным преобразователем магнитного поля. Выход датчика представляет собой напряжение, пропорциональное напряженности магнитного поля, приложенного перпендикулярно верхней поверхности. Датчик сочетает в себе интегрированную технологию объемных ячеек и инструментальную технологию для минимизации температурных дрейфов, связанных с характеристиками кремниевых элементов.
Особенности
Питание 5V DC @ 25mA
Питание во включенном состоянии
Нормальный выход 1.800V
Выход магнита на южной стороне 4.800V
Выход магнита на северной стороне 0.042V

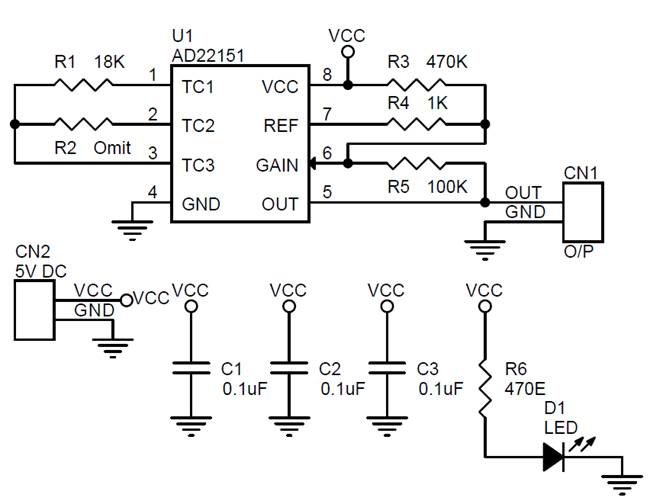

Схема

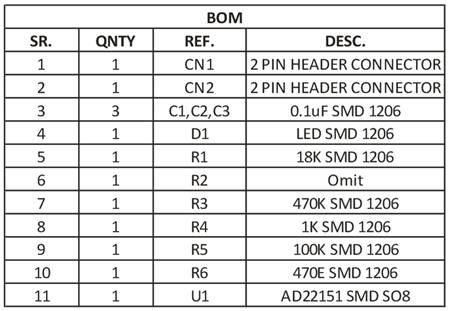

Список деталей

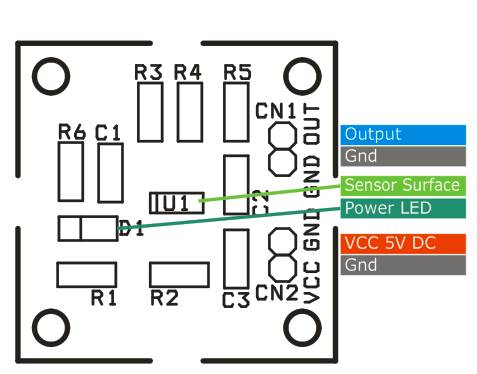

Соединения

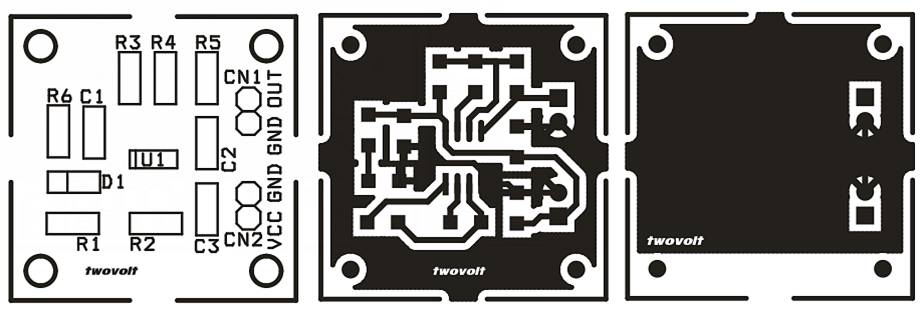

Печатная плата

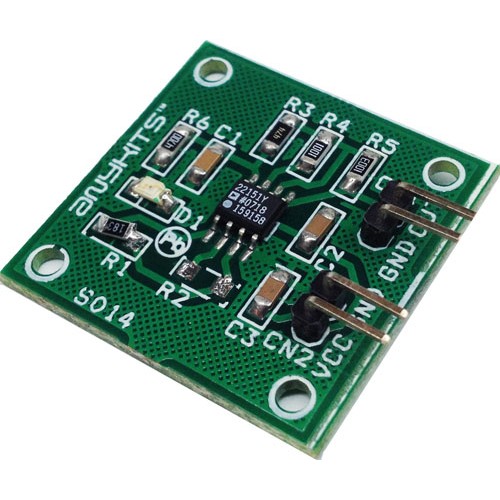

Вот такая милашка получается
