Сегодня я хотел бы показать вам, что можно сделать в цепи для автомобиля. То, что я пытаюсь сделать, - это прочитать сигнал от датчика давления в моем автомобиле, который взорвался и показать более или менее точное считывание импульса (psi) с 10 светодиодами.
Счетчик O2 для контура автомобиля
Вот карта psi Volt:
-20 = 3,4 В
-10 = 3,1 В
0 = 2,9 В
5 = 2,7 В
10 = 2,4 В
15 = 1,8 В
20 = 1,4 В

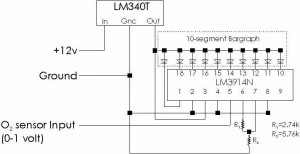

Таким образом, более или менее показательно, вам нужен LM3914 до ~ 1,5 вольт - 3 вольта к светодиоду. Я знаю, что это имеет какое-то отношение к использованию сопротивления в некоторых контактах, но я не могу понять. Любая помощь приветствуется! Спасибо. Датчик O2. В качестве двигателей D15 B12 Nissan или Honda. Должен быть единственным проводником датчика O2. Нет кабелей 3 или 4, так как эти O2-датчики требуют нагрева.
