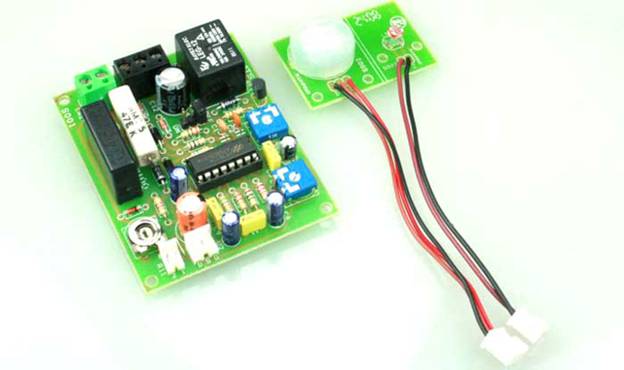

Датчик PIR на HT7610A

Устройство основано на IC Holtek IC HT7610A, который представляет собой чип CMOS LSI, предназначенный для использования в автоматических лампах PIR, вспышке или зуммере. Он может работать в трехпроводной конфигурации для приложений реле.  В нашей схеме мы использовали реле вместо Traic для подключения любого вида нагрузки на выходе, IC7676B подходит для трассировки и HT7610A для устройств на реле. Микросхема оснащена операционными усилителями, компаратором, таймером, детектором пересечения нуля, схемой управления, регулятором напряжения, системным генератором и выходным генератором тактовой частоты. ИК-датчик обнаруживает изменения мощности инфракрасного излучения, вызванные движением человеческого тела, и преобразует его в изменение напряжения. Если изменение выходного напряжения PIR соответствует критериям, лампа включается с регулируемой продолжительностью. Схема не требует понижающего трансформатора и может работать напрямую, применяя переменный ток 110 В или 220 В (необходимо заменить конденсатор С7 при 220 В переменного тока (0,33 кF / 275 В) и при 110 В переменного тока (0,68 мА / 275 В)

Особенности:

- Вход питания 110 В или 220 В переменного тока
- IC Рабочее напряжение: 5 В ~ 12 В
- Ток нагрузки 80 мА, когда реле включено.
- Резервный ток IC: 100uA
- Встроенный регулятор
- Регулируемая длительность выхода
- 40-секундная задержка
- ON / AUTO / OFF выбирается выводом MODE
- Функция переопределения
- Автоматический сброс, если сигнал ZC исчезает в течение 3 секунд
- Встроенное реле для подключения выходного зуммера или вспышки
- Встроенный LDR для определения режима «День / Ночь»
- J1 для установки режима
- PR1 для установки чувствительности датчика
- PR2 для установки выхода Turn On Duration
- CDS R11 для автоматического определения дня / ночи
- (HIGH Voltage On Board) Не прикасайтесь к печатной плате при включенном питании.

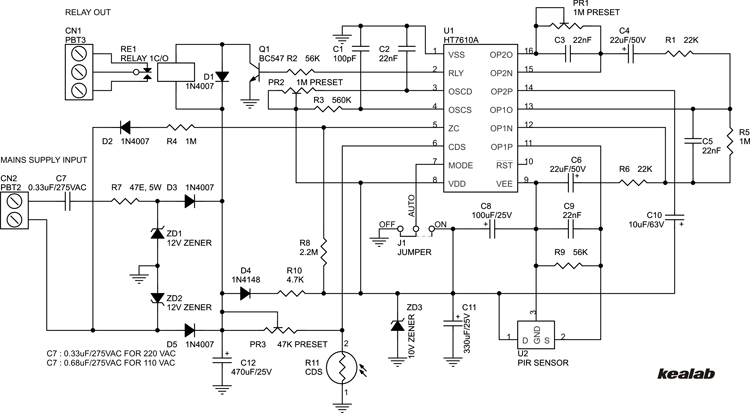

Схема

Режим (перемычка J1):

CDS-LDR (светозависимый резистор):

CDS - это входная структура триггера Шмитта CMOS. Он используется для различения дневного и ночного времени.  Когда входное напряжение CDS высокое, вход PIR разрешен. С другой стороны, когда CDS низкий, вход PIR отключен. Включение блокировки ввода для включения времени debounce составляет 5 секунд. Подключите этот вывод к VDD, если эта функция не используется. Вход CDS игнорируется, когда выход активен.

Операции с LDR

Операции с LDR

OSCD - это входной контакт генератора синхроимпульсов. Он подключается к внешнему RC, чтобы получить желаемую длительность включения. Длительность включения регулируемого выхода может быть достигнута путем настройки переменного резистора или установки различных значений RC.

Начальное включение

Усилителю сигнала PIR требуется время прогрева после включения питания. В течение этого периода вход должен быть отключен. В режиме AUTO в течение первых 10 секунд инициализации при включении питания, схема позволяет переопределить контроль для входа в тестовый режим. Через 40 секунд начального времени микросхема разрешает управление переходом между ВКЛ и АВТО. Он останется в периоде разминки, если полное исходное время не истекло после возвращения в AUTO. Если сигнал ZC исчезнет более 3 секунд, чип перезапустит операцию инициализации. Однако начальное время перезапуска всегда составляет 40 секунд и не может быть расширено путем добавления CRST к выводу RST, как показано в схеме. HT7610A предлагает опции маски для выбора выходной вспышки (3 раза) при изменении рабочего режима. Выход будет мигать 3 раза с частотой 1 Гц каждый раз, когда он переходит из режима AUTO в другой режим и мигнет 3 раза с частотой 2 Гц, когда он вернется в режим AUTO. Однако выходной сигнал не будет мигать, если режим изменяется с помощью переключателя MODE. Опции для эффективного отключения: один или два раза выключение / включение питания выключателя в течение 3 секунд. Варианты вывода вспышки для указания эффективной операции переопределения. Вспышка для схемы.

Управление тестовым режимом

В течение 10 секунд после включения питания эффективное переключение ZC заставит чип войти в тестовый режим. Во время тестового режима выходы будут активны в течение 2 секунд каждый раз, когда принимается действительный сигнал триггера PIR. Если интервал времени превышает 32 секунды без действительного входа триггера, чип автоматически переходит в режим AUTO

- Выход активируется, если триггерный сигнал соответствует следующим критериям:
- Более 3-х триггеров в течение 2 секунд
- Длительность выдержки триггерного сигнала
- 0,34 секунды> / 2 триггерных сигнала в течение 2 секунд, при этом один из триггерных сигналов выдерживает 0,16 секунды.
- Эффективная ширина выходного сигнала компаратора выбирается равной 24 мс.
- Длительность выхода устанавливается внешним RC, который подключен к выводу OSCD

Управление переопределением

Когда чип работает в режиме AUTO (MODE = open), выход активируется действительным сигналом триггера PIR, а активная длительность выхода управляется периодом генерации OSCD. Лампу можно переключать всегда в положение ON из режима AUTO либо переключением вывода MODE на VDD, либо переключением сигнала ZC путем включения / выключения питания выключателя питания (OFF / ON один или два раза в течение 3 секунд по выбору). Термин переопределение относится к изменению режима работы путем переключения выключателя питания. Микросхему можно переключать с ON на AUTO посредством операции переопределения. Если чип переопределен на ВКЛ и дальнейшая операция не отменена, он автоматически вернется в АВТО после истечения времени внутренней предварительной настройки ВКЛ. Переопределенная продолжительность времени включения составляет 8 часов. Микросхема обеспечивает опцию маскирования для определения выходного времени вспышки (3 раза) при изменении режима работы. Он будет мигать 3 раза с частотой 1 Гц каждый раз, когда чип переходит из режима АВТО в другой режим или мигает 3 раза с частотой 2 Гц, когда возвращается в режим AUTO. Но если режим AUTO изменяется с помощью переключателя MODE, он не будет мигать.

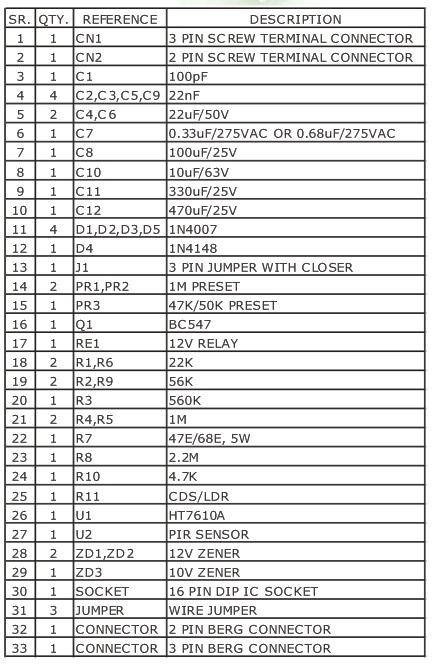

Список деталей

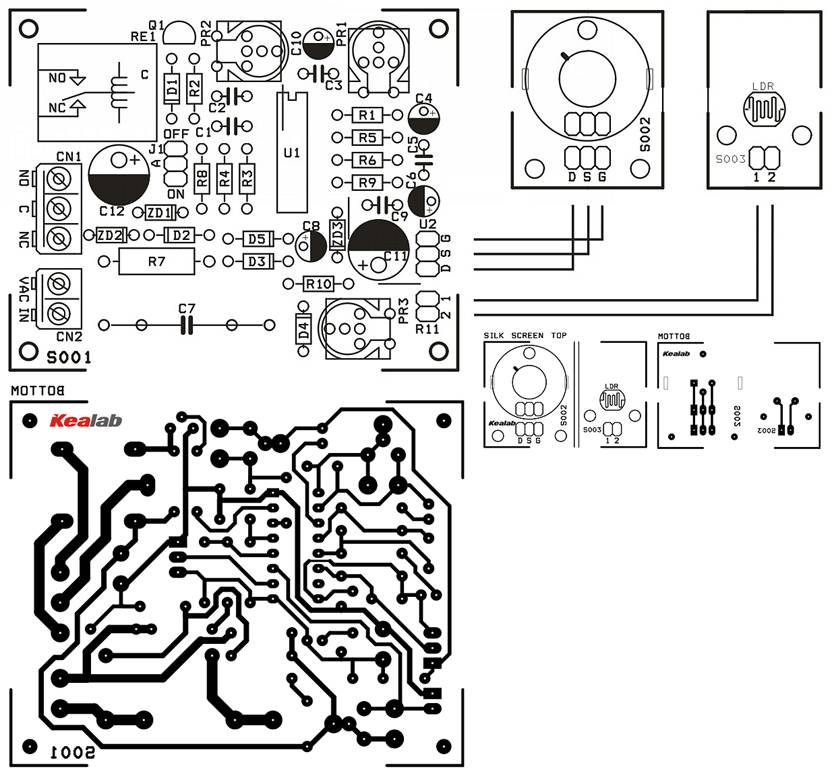

Печатная плата
