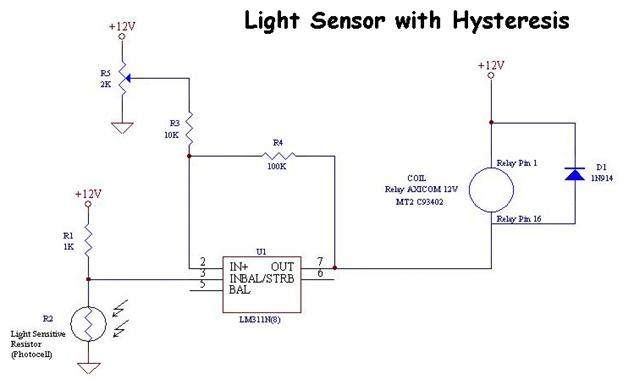

Это довольно простая цепь, и более эффективна чем построенная на микросхеме 741. Использует простой компаратор LM311 в качестве главной части. Этот компаратор питается от источника DC 12в и не требует отрицательного питания, чтобы работать эффективно.

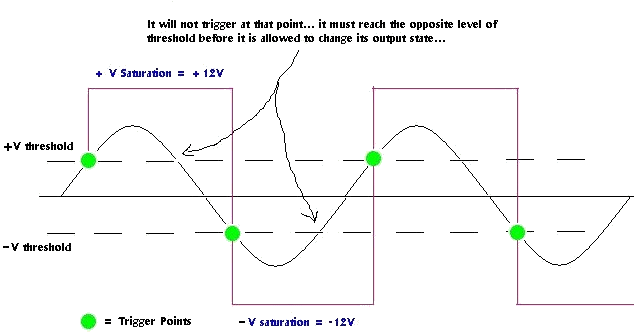

Обратная связь компаратора обеспечивает некоторый гистерезис что позволяет регулировать потенциометром чувствительность детектора.
Сопротивление светочувствительного резистора около 300 Ом при видимом свете и 3кОм при темноте Так что, если вы используете его для контроля наружного освещения, например, отключится на рассвете и включится только один утром, когда света будет достаточно.
