Очень простая реализация датчика температуры. Он использует LM35DT, поскольку полупроводниковые датчики температуры работают с напряжением 5 В постоянного тока. Он генерирует аналоговое выходное напряжение, пропорциональное изменению температуры окружающей среды в шкале шкалы Цельсия (2 мВ / C). Аналоговый выход датчика затем передается в ИС ADC0804, генерирует 8-битный двоичный выход (цифровой выход), соответствующий уровню входного аналогового входа. Фиксированный регулятор IC (7805) 5-вольтовый регулятор генерирует выходной сигнал для рабочих датчиков и ADC0804 IC. Он также выводит переменный резистор с переменным напряжением 5 k для регулировки масштабирования ADC0804 (обычно это полная шкала, которая установлена на 2,5 вольта).

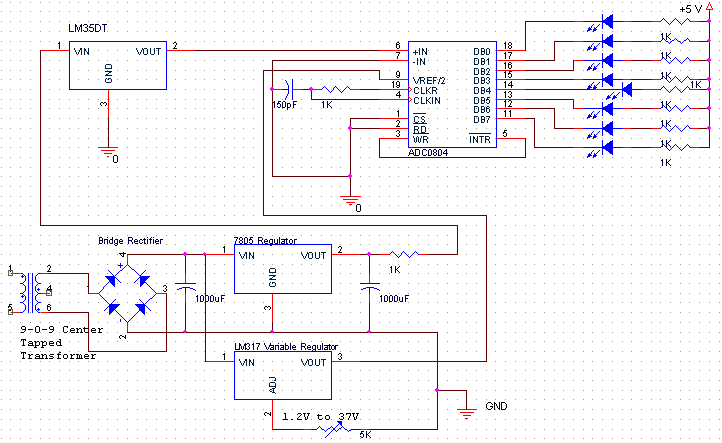

Датчик температуры с цифровым выходом
Цифровой выход АЦП затем используется для светодиодного индикатора высокого / низкого уровня логики (лидерство: логика 0, ВЫКЛ: логика 1). Выход АЦП может взаимодействовать с 7-сегментным диафрагменным 7-сегментным драйвером или цифровыми выходами, которые могут взаимодействовать с ПК / микроконтроллером. Нижняя часть схемы показывает фиксированную и переменную мощность 220 В переменного тока от настенной розетки в вашем доме, затем понижающий трансформатор, который составляет 18 В переменного тока (центральный контакт 9-0-9), а затем преобразуется в постоянный ток с помощью мостового выпрямителя. Принцип прост, но эффективен. Вы можете прочитать несколько раз, чтобы понять принцип.
