Эта схема основана на пассивном инфракрасном (PIR) датчике, который автоматически включает устройство, когда кто-то приближается к нему. Он может использоваться для обнаружения краж или несанкционированного доступа в зону ограниченного доступа или здание. Он также может включать свет, когда кто-то приближается к области, где он установлен. Приложения этой схемы включают в себя системы безопасности, огни коридора и светильники для ванной комнаты, среди прочих.


Диаграмма движения детектора:

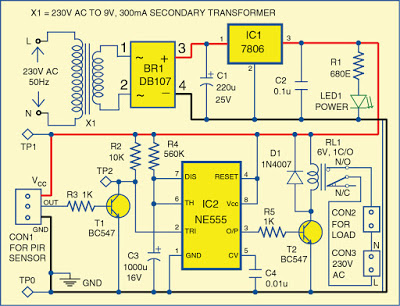

Принципиальная схема детектора движения с таймером NE555 показана на рисунке 1. Она построена на первичной обмотке переменного тока напряжением 230 В переменного тока до 9 В, 300 мА вторичного трансформатора X1, мостового выпрямителя DB107 (BR1), 6V стабилизатора напряжения 7806 (IC1), таймера NE555 ( IC2) и несколько других компонентов.

Сеть 230 В переменного тока сведена вниз до 9 В, 300 мА через понижающий трансформатор X1. Вторичный выход X1 поступает на мостовой выпрямитель BR1. Конденсатор C1 фильтрует рябь, а выпрямленный выход подается на регулятор 7806 (IC1). IC1 обеспечивает выход постоянного тока 6 В для работы схемы. LED1 используется как индикатор включения питания. IC2 настроен в моностабильном режиме. Период времени IC2 основан на резисторе R4 и конденсаторе C3, который в этом случае составляет около десяти минут. Изменяя резистор R4 и конденсатор C3, вы можете изменить время IC2.

Выходной контакт 3 IC2 подключен к базе транзистора T2 релейного драйвера. Контакты реле RL1 подключаются к нагрузке, которая может быть CFL или лампой, подключенной через CON2. ПИР-датчик представляет собой пироэлектрическое устройство, разработанное для обнаружения инфракрасных излучений человеческого тела. Он имеет один выходной сигнал, который увеличивается при обнаружении действительного движения. То есть, нагрузка включается всякий раз, когда ПИР-модуль воспринимает движущееся тело поблизости. В нормальных условиях транзистор T1 отключается, а выход коллектора - около 6 В. Когда обнаружено движение, выходной штырь (OUT) датчика становится высоким, заставляя транзистор T1 работать в течение нескольких секунд, а напряжение на его коллекторе мгновенно падает. Этот низкий сигнал запускает IC2. Выходной контакт 3 IC2 проходит в течение примерно десяти минут, активируя реле RL1 через транзистор T2, включив нагрузку в течение десяти минут. Короче говоря, когда кто-то приходит перед модулем PIR, его выход запускает IC2 для включения нагрузки. После этого он отключается автоматически.

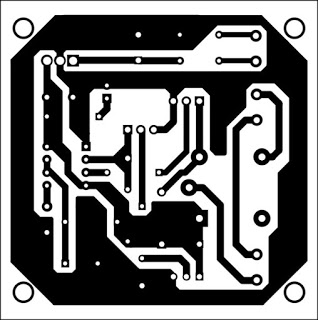

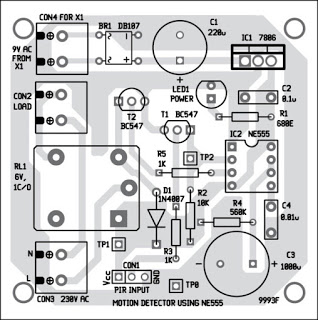

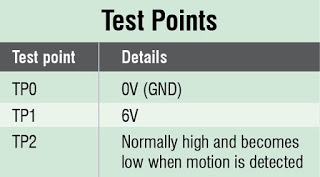

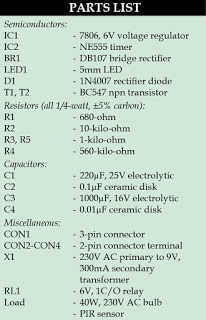

На рис. 2 показана компоновка одного размера с односторонней печатной платой для детектора движения, использующая таймер NE555, и его компоновку компонентов на рисунке 3. Включите печатную плату в коробку и установите ее в подходящем месте. Подключите PIR-модуль к CON1. Подключите трансформатор X1 к сети 230 В переменного тока. Проверьте различные напряжения тестовой точки, как указано в таблице, чтобы обеспечить правильную работу перед использованием схемы.
