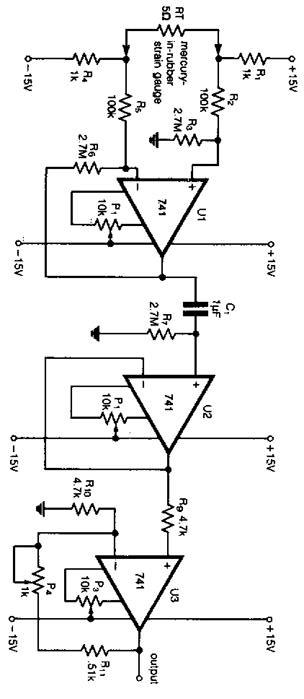

Манометр из ртути в резине является детектором дыхания. В модельном устройстве использовался тензодатчик, разработанный Medimatic, Demark. Изменение длины тензодатчика, обернутого вокруг грудной клетки во время дыхания, вызывает переменное электрическое сопротивление около 0,2 0 / см. Постоянный ток, проходящий через Rl, R r и R4, дает постоянную составляющую на выходе дифференциального усилителя Ul. Изменение сопротивления тензодатчика, возникающее в результате дыхания, вызывает пропорциональное изменение выходного напряжения усилителя Ul.
Последователь напряжения, основанный на U2, отделяет выходное напряжение фильтра от усилителя входного каскада. U3 работает как неинверторный усилитель с регулируемым усилением. Это устройство должно быть снабжено стабилизированным постоянным напряжением ± 15 В.
