Детектор мобильного телефона может ощущать присутствие активированного мобильного телефона с расстояния от четырех до пяти метров. Так что это может пригодиться в экзаменационном зале или встречах, где мобильные телефоны не разрешены. Схема может обнаруживать входящие и исходящие вызовы, SMS-сообщения, интернет и видеопередачи, даже если мобильный телефон хранится в бесшумном режиме. Когда он обнаруживает радиосигнал с активированного мобильного телефона, его светодиод начинает мигать и продолжает мигать до тех пор, пока сигнал не остановится. Прототип автора показан на рис 1.

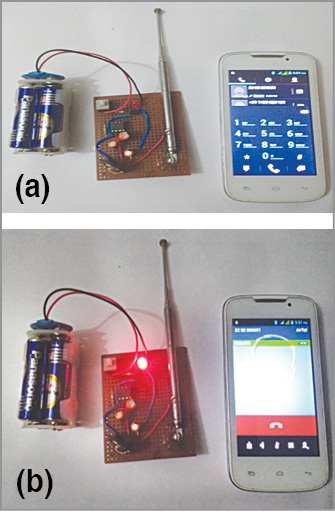

рис. 1: Прототип автора (а), когда вызов не обнаружен, и (б) когда обнаружен вызов
Принципиальная схема детектора мобильного телефона с использованием LM358 показана на рис. 2. Он построен на LM358 (IC1) и npn транзистора BC548 (T1).

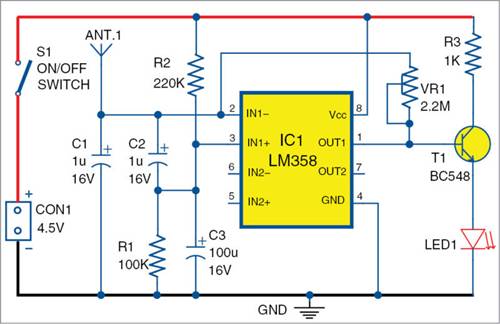

рис 2: Принципиальная схема детектора мобильного телефона

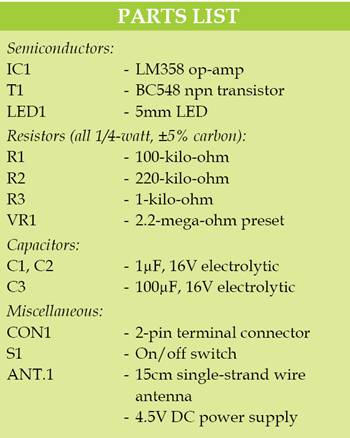

Конденсатор C1 используется в цепи для обнаружения радиосигнала с мобильного телефона. Когда мобильный телефон излучает энергию в виде радиочастотного сигнала, C1 поглощает его и передает на входы IC1. Фиксируется миганием светодиода 1. Предустановленный VR1 (2.2M) используется для изменения диапазона схемы. Транзистор T1 используется для усиления сигнала, полученного на контакте 1 IC1. Схема применима для сетей 2G, GPRS, 3G, 4G, WCDMA и HSDPA. Плата PCB реального размера для одной стороны показана на рис. 3 и компоновка на рис. 4. После сборки схемы на печатной плате поместите ее в подходящую пластиковую коробку.

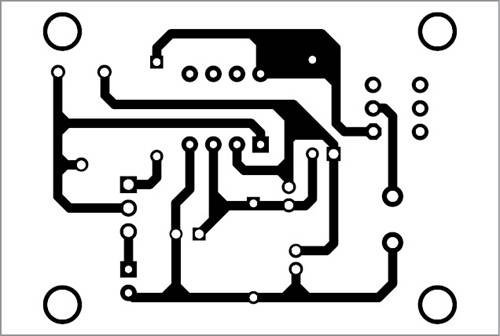

рис. 3: Плата со стороны дорожек

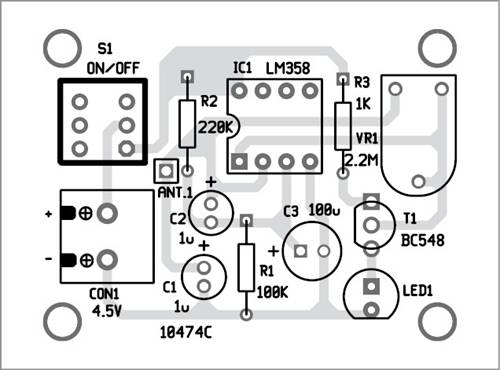

рис. 4: Компоновка печатной платы
Схема работает от источника питания постоянного тока 4,5 В.
Кумар Абхишех
