Детектор обнаружения электромагнитных волн

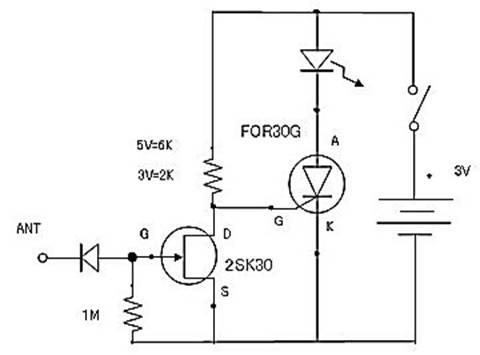

После правильной сборки устройство запускается сразу и работает  стабильно.  Расстояние от источника излучения составляет 10-15см. При напряжении 3v сопротивление  второго резистора 2KΩ .

Детектор обнаружения электромагнитных волн

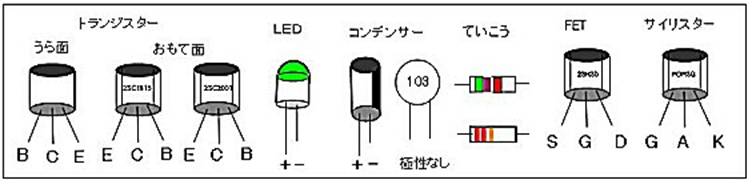

Кстати, когда 5V резистор будет 6KΩ. Вместо светодиода можно подключить двигатель. Хорошее применение схема найдет в простых игрушках.  Вы можете использовать мобильный телефон как передатчик, который запускает данную схему. Пожалуйста, обратите внимание на правильное включение выводов полевого транзистора и тиристора. А так же остерегайтесь статики при монтаже.

1. FET (2SK30) X 1
2. Тиристоры (FOR3G) X 1
3. Диод (1S60) X 1
4. LED X 1
5. Сопротивление (1 / 8W) 2кОм X 1
6. Сопротивление (1 / 8W) 1 МОм X 2
7. Батарея разъемX 1
8. Переключатель X 1
9. Батарейный блок (AA 2) X 1

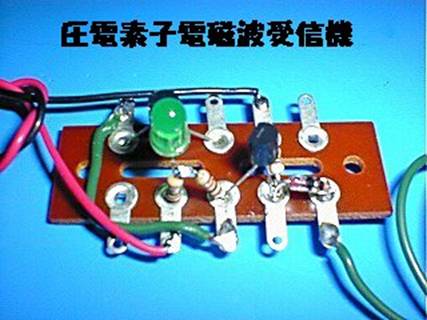

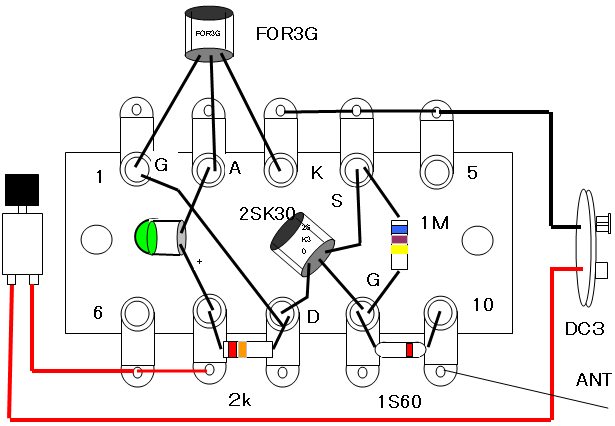

Монтаж  элементов

Блок питания работает на 3V.
