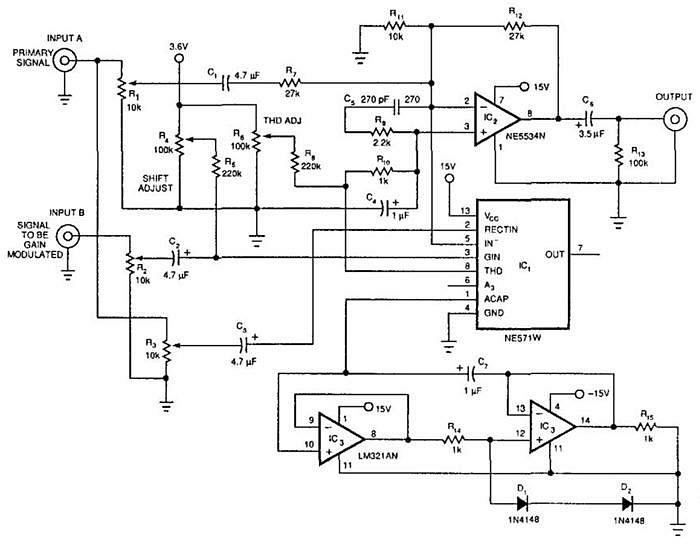

Динамический микшер объединяет два аудиовхода, добавляя первичный сигнал, вход А, в управляемый усилением сигнал, вход В ,
Необычный аспект этой схемы заключается в том, что средний уровень напряжения входа A регулирует усиление входа B. IC1 имеет функцию усреднения и многие специализированные блоки усиления, которые требуется схеме. · Rl задает уровень первичного входа, Input A, который должен быть передан на выход. R2 управляет уровнем входного сигнала B `на модулятор, а R3 устанавливает уровень модулирующего сигнала. IC1 может быть либо NE571N, либо NE570N. Средний сигнал переменного тока на выводе 2 контролирует количество сигнала, которое появляется на выходе ICl, вывод 3. Первичный сигнал поступает на IC2, NE534NN малошумящий операционный усилитель, через CI и R7; вторичный сигнал с усилением с усилением поступает через контакт 5 IC1. IC2 суммирует два сигнала. Потенциометры R4 и R6 выполняют коррекцию постоянного тока и коррекции искажений соответственно. IC3, C7, R14, R15, D1 и D2 образуют фильтр для IC1.
